自恢复保险丝的结构讲解
发布者:深圳市踏歌科技有限公司  发布时间:2016-10-20
  自恢复保险丝是一种用于电路保护的正温度系数热敏电阻.在正常温度下原料紧密地将导体束缚在结晶状的结构,构成一个低阻抗的链接。然而,当大电流通过或周围环境温度升高导致元件温度高于动作温度时,在聚合物中的导体融化而变成无规律排列,体积膨胀并导致阻抗迅速提高。

  在正常工作状态中此元件电阻值远小于电路中的其余的电阻。电流急速增加的时候,对过流情况做出反应,从低电阻变高电阻来保护电路。阻抗的增加便限制了电流的通过,从而将电路中的电流减少为任意电路元件均可以安全承载的值。而保护设备免于损坏。
自恢复保险丝的结构
  高分子根据其使用场所的不同,又有不同的表现形式,有插件式的,带状的,表面贴装的等等,虽然其外观不同,但是它们的工作原理及电路中的连接方式都是相同的.下面将会对这每一种结构做一个简单的介绍。

  一、插件结构自恢复保险丝产品

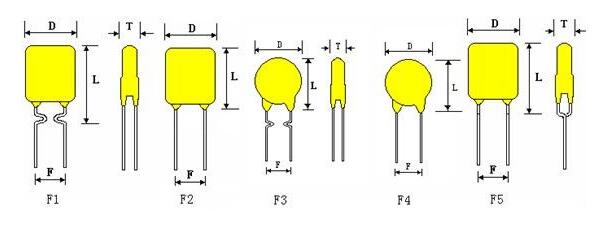

  插件结构的自恢复保险丝有两个引脚,便于将该元件焊接在电路板上,为了增加焊接的可靠性,引脚通常是镀锡铜线.不同型号的形状也各不相同下面是几种常见的形状。

  二、带状结构自恢复保险丝(电池过流保护片)
  这种结构的产品通常又被称为”电池过流保护片”,一般用在镍氢/镍镉可充电电池、锂电池及聚合物锂离子电池中,对电池的过充、过放现象起到一定的预防作用。

  三、表面贴装(SMD)结构自恢复保险丝产品
  随着工业自动化及SMT技术的不断成熟,使得电子元器件朝着微型化,小型化方向发展,我公司的SMD结构的产品种类多,符合了市场的需求。

  通过以上自恢复保险丝的结构描述相信大家对自恢复保险丝有了一个很深刻的认识,那么在这里关于保险丝的作用,规格,型号,还有什么不懂的,可以咨询我们在线客服,我们将热心解答,给您最满意的答案。
