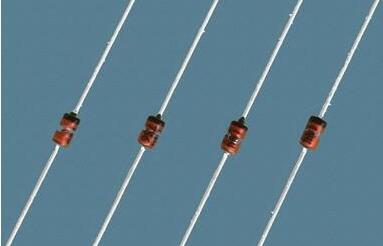

稳压二极管工作原理
稳压管是利用反向击多区的稳压特性进行工作的,当把稳压二极管接入电路以后,若由于电源电压发生波动,或其它原因造成电路中各点电压变动时,负载两端的电压将基本保持不变。因此,稳压管在电路中要反向连接。稳压管的反向击穿电压称为稳定电压,不同类型稳压管的稳定电压也不一样,某一型号的稳压管的稳压值固定在口定范围。
若电网电压升高,整流电路的输出电压Usr也随之升高,引起负载电压Usc升高。由于稳压管DW与负载Rfz并联,Usc只要有根少一点增长,就会使流过稳压管的电流急剧增加,使得I1也增大,限流电阻R1上的电压降增大,从而抵消了Usr的升高,保持负载电压Usc基本不变。反之,若电网电压降低,引起Usr下降,造成Usc也下降,则稳压管中的电流急剧减小,使得I1减小,R1上的压降也减小,从而抵消了Usr的下降,保持负载电压Usc基本不变。若Usr不变而负载电流增加,则R1上的压降增加,造成负载电压Usc下降。Usc只要下降一点点,稳压管中的电流就迅速减小,使R1上的压降再减小下来,从而保持R1上的压降基本不变,使负载电压Usc得以稳定。
稳压二极管反向串联作用
1、通常在功率较大的放大电路,功率管的基极b与发射极e即发射结并联两个反向的稳压二极管,这是通过对发射结输入电流的分流作用而起保护作用。
2、两个稳压二极管反向串联后对与之并联的电路可起过压保护作用,当电路过压时,稳压二极管首先击穿短路。
3、双向过压保护。这种双向tvs管,双向过压保护电路一般用于电子电路,与被保护的PN结并联,保护该PN免遭反向过电压的危害。
作用:过压保护,静电保护,电压钳位,阻尼作用。
