对于一些刚接触瞬态抑制二极管和接触瞬态抑制二极管没多久的朋友来说，他们对瞬态抑制二极管的工作原理及选型不了解，或了解不够深入。怎么办呢？小编在此为大家专业的讲解下瞬态抑制二极管原理及选型要点分析！ 　　瞬态抑制二极管其工作原理：

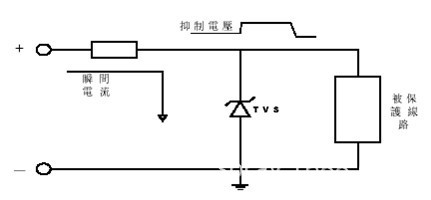

　　器件并联于电路中，当电路正常工作时，它处于截止状态（高阻态），不影响线路正常工作，当电路出现异常过压并达到其击穿电压时，它迅速由高阻态变为低阻态，给瞬间电流提供低阻抗导通路径，同时把异常高压箝制在一个安全水平之内，从而保护被保护IC或线路；当异常过压消失，其恢复至高阻态，电路正常工作。 　　TVS瞬态抑制二极管的选用技巧：
　　1、确定被保护电路的最大直流或连续工作电压、电路的额定标准电压和“高端”容限。
　　2、TVS瞬态抑制二极管额定反向关断VWM应大于或等于被保护电路的最大工作电压。若选
　　用的VWM太低，器件可能进入雪崩或因反向漏电流太大影响电路的正常工作。串行连接分电压，并行连接分电流。
　　3、TVS瞬态抑制二极管的最大箝位电压VC应于被保护电路的损坏电压。
　　4、在规定的脉冲持续时间内，TVS瞬态抑制二极管的最大峰值脉冲功耗PM必须大于被保护电路内可能出现的峰值脉冲功率。在确定最大箝位电压后，其峰值脉冲电流应大于瞬态浪涌电流。
　　5、对于数据接口电路的保护，还必须注意选取具有合适电容C的TVS瞬态抑制二极管器件。

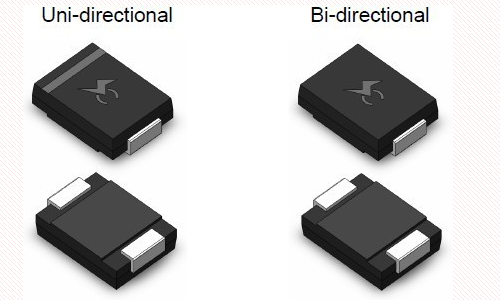

　　6、根据用途选用TVS瞬态抑制二极管的极性及封装结构。交流电路选用双极性TVS较为合理；多线保护选用TVS阵列更为有利。
　　7、温度考虑。瞬态电压抑制器可以在－55~+150℃之间工作。如果需要TVS瞬态抑制二极管在一个变化的温度工作，由于其反向漏电流ID是随增加而增大；功耗随TVS结温增加而下降，从+25℃到+175℃，大约线性下降50％雨击穿电压VBR随温度的增加按一定的系数增加。因此，必须查阅有关产品资料，考虑温度变化对其特性的影响。
　　本文内容由专业电子元件开发与生产的深圳踏歌科技有限公司瞬态抑制二极管专业小编编辑，感谢您的浏览！
