自恢复保险丝参数,自恢复保险丝符号说明书
发布者:深圳市踏歌科技有限公司  发布时间:2016-10-28
  自恢复保险丝参数,自恢复保险丝符号说明书
  很多小白工程及采购人员在阅读自恢复保险丝的参数信息时,经常会遇到不明白自恢复保险丝所用符号代表什么意思,因此造成阅读的烦恼,踏歌电子技术小编在此为大家带来自恢复保险丝参数自恢复保险丝符号的说明,望可以帮到大家:
  (1)Ih 自恢复保险丝元件在25℃环境温度下的最大的工作电流
  (2)It 自恢复保险丝元件在25℃环境温度下启动保护的最小电流
  (3)Imax 自恢复保险丝元件能承受最大电流
  (4)Vmax 自恢复保险丝元件的最大工作电压
  (5)Vmaxi 自恢复保险丝元件在阻断状态下所承受的最大电压
  (6)Rmin 自恢复保险丝元件工作前的初始最小阻值
  (7)Rmaxi 自恢复保险丝元件末工作前的初始最大阻值

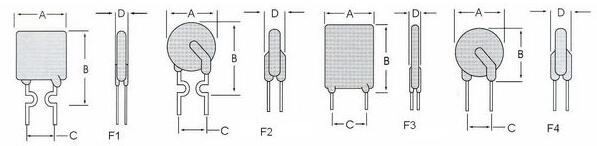

自恢复保险丝参数,自恢复保险丝符号说明书
  保持电流Ih 保持电流是自复保险丝系列高分子PTC热敏电阻保持不动作情况下可以通过的最大电流。在限定环境条件下,装置可保持无限长的时间,而不会从低阻状态转变至高阻状态。
  动作电流It 在限定环境条件下,使自复位保险丝系列高分子热敏电阻在限定的时间内动作的最小稳态电流。
  最大电流Imax (耐流值)在限定状态下,自复位保险丝系列高分子PTC热敏电阻安全动作的最大动作电流,即热敏电阻的耐流值。超过此值,热敏电阻有可能损坏,不能恢复。
  消耗功效Pdmax 在电路正常工作情况下高分子自恢复保险丝在电路中所消耗的功效
  最大工作电阻Vmax 高分子自恢复保险丝工作所能承受的电压,如果电压过高那么自恢复保险丝器件就可能对电路保护失效或者误保护
  最大承受电压Vmaxi 高分子自恢复保险丝元器件最大所能承受的电压,如果电压超过这个值自恢复保险丝元器件就有可能损害失效,不能对电路进行有效地保护
  初始电阻Rmin 在被安装到电路中之前,环境温度为25℃的条件下测试,自复保险丝系列的高分子PTC热敏电阻的阻值。
  初始最大阻值Rmax 在室温条件下,自复保险丝系列高分子PTC热敏电阻动作或回流焊接安装到电路板中一小时后测得的最大电阻值。
  IH和IT之间的关系是什么?为什么有差别?我们大部分产品IT和IH之间是2:1的关系。一些产品可能低达 1.7:1而另一些产品可能高达3:1。热敏电阻的材料、加工方式及焊接形式的不同决定了IT与IH的比值。我们大部分产品的实际比值为2:1。
  Rmin、Rmax和Rl有什么不同?在指定条件下(例如:20℃),使用前特定型号自恢复保险丝的电阻值在规定的一个范围内,即在最小值(Rmin)和最大值(Rmax)之间。高分子PTC热敏电阻在室温下动作结束1小时后的电阻最大值或焊接到电路板一小时后的电阻值为Rl。
  以上的关于自恢复保险丝参数,自恢复保险丝符号由深圳市踏歌科技有限公司技术部提供!感谢您的阅读。
