二极管的分类、二极管电路符号大全
发布者:深圳市踏歌科技有限公司  发布时间:2016-11-15
  二极管的分类、二极管的电路符号及二极管的特性。相对于新手工程师来说都是一团雾水。那么新手工程师怎么可快速增长这一块的知识呢?今天踏歌电子技术小编在此呢就为这类新手工程师们来讲解二极管的分类、二极管的电路符号及二极管的特性专业水准的知识点吧!

  (一) :二极管的分类
  1、按照所用的半导体材料,可分为锗二极管(Ge管)和硅二极管(Si管)。
  2、根据其不同用途,可分为检波二极管、整流二极管、稳压二极管开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。
  3、按照管芯结构,又可分为点接触型二极管、面接触型二极管及平面型二极管。
  ① 整流二极管
  将交流电源整流成为直流电流的二极管叫作整流二极管。
  ② 检波二极管
  检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。
  ③ 开关二极管
  在脉冲数字电路中,用于接通和关断电路的二极管叫开关二极管,它的特点是反向恢复时间短,能满足高频和超高频应用的需要。
  ④ 稳压二极管
  稳压二极管是由硅材料制成的面结合型晶体二极管,它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点,来达到稳压的目的,因为它能在电路中起稳压作用,故称为、稳压二极管(简称稳压管)。
     ⑤ 变容二极管
  变容二极管是利用PN结的电容随外加偏压而变化这一特性制成的非线性电容元件,被广泛地用于参量放大器,电子调谐及倍频器等微波电路中。
  ⑥ 瞬态电压抑制器TVS
  一种固态二极管,专门用于ESD保护。TVS二极管是和被保护电路并联的,当瞬态电压超过电路的正常工作电压时,二极管发生雪崩,为瞬态电流提供通路,使内部电路免遭超额电压的击穿。
  ⑦ 发光二极管
  用磷化镓、磷砷化镓材料制成,体积小,正向驱动发光。工作电压低,工作电流小,发光均匀、寿命长、可发红、黄、绿单色光。
  ⑧ 肖特基二极管
  基本原理是:在金属(例如铅)和半导体(N型硅片)的接触面上,用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。其特长是:开关速度非常快:反向恢复时间trr特别地短。因此,能制作开关二极和低压大电流整流二极管。

  (二):二极管的电路符号

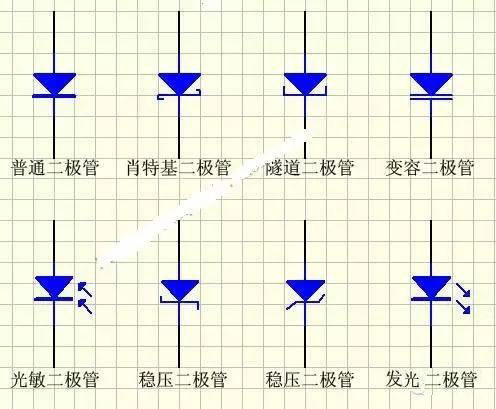

二极管的电路符号

(二极管的电路符号)
  (三):二极管的特性
  通过简单的实验说明二极管的正向特性和反向特性。
  1.正向特性。
  在电子电路中,将二极管的正极接在高电位端,负极接在低电位端,二极管就会导通,这种连接方式,称为正向偏置。必须说明,当加在二极管两端的正向电压很小时,二极管仍然不能导通,流过二极管的正向电流十分微弱。
  只有当正向电压达到某一数值(这一数值称为“门槛电压”,锗管约为0.2V,硅管约为0.6V)以后,二极管才能直正导通。导通后二极管两端的电压基本上保持不变(锗管约为0.3V,硅管约为0.7V),称为二极管的“正向压降”。
  2.反向特性。
  在电子电路中,二极管的正极接在低电位端,负极接在高电位端,此时二极管中几乎没有电流流过,此时二极管处于截止状态,这种连接方式,称为反向偏置。二极管处于反向偏置时,仍然会有微弱的反向电流流过二极管,称为漏电流。当二极管两端的反向电压增大到某一数值,反向电流会急剧增大,二极管将失去单方向导电特性,这种状态称为二极管的击穿。
