变频器用:压敏电阻基础知识
发布者:深圳市踏歌科技有限公司  发布时间:2016-11-17

变频器用:压敏电阻基础知识

  1、什么是“压敏电阻
  “压敏电阻是中国大陆的名词,意思是"在一定电流电压范围内电阻值随电压而变",或者是说"电阻值对电压敏感"的阻器。相应的英文名称叫“VoltageDependentResistor”简写为“VDR”。

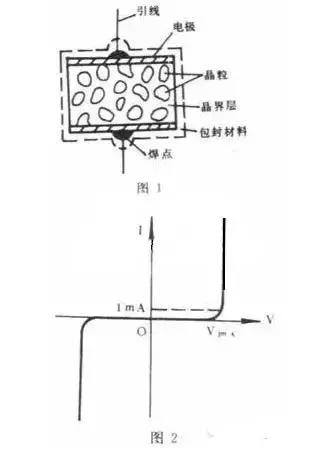

  压敏电阻器的电阻体材料是半导体,所以它是半导体电阻器的一个品种。现在大量使用的"氧化锌"(ZnO)压敏电阻器,它的主体材料有二价元素(Zn)和六价元素氧(O)所构成。所以从材料的角度来看,氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。
  在中国台湾,压敏电阻器是按其用途来命名的,称为"突波吸收器"。压敏电阻器按其用途有时也称为“电冲击(浪涌)抑制器(吸收器)”。

  2、压敏电阻电路的“安全阀”作用
  压敏电阻有什么用?压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时,流过它的电流极小,相当于一只关死的阀门,当电压超过UN时,流过它的电流激增,相当于阀门打开。利用这一功能,可以抑制电路中经常出现的异常过电压,保护电路免受过电压的损害。

  3、应用类型
  不同的使用场合,应用压敏电阻的目的,作用在压敏电阻上的电压/电流应力并不相同,
  因而对压敏电阻的要求也不相同,注意区分这种差异,对于正确使用是十分重要的。

变频器用:压敏电阻基础知识

  4、电路功能用压敏电阻
  压敏电阻主要应用于瞬态过电压保护,但是它的类似于半导体稳压管的伏安特性,还使它具有多种电路元件功能,例如可用作:
  (1)直流高压小电流稳压元件,其稳定电压可高达数千伏以上,这是硅稳压管无法达到的。
  (2)电压波动检测元件。
  (3)直流电瓶移位元件。
  (4)均压元件。
  (5)荧光启动元件

  5、保护用压敏电阻的基本性能
  (1)保护特性,当冲击源的冲击强(或冲击电流Isp=Usp/Zs)不超过规定值时,压敏电阻的限制电压不允许超过被保护对象所能承受的冲击耐电压(Urp)。
  (2)耐冲击特性,即压敏电阻本身应能承受规定的冲击电流,冲击能量,以及多次冲击相继出现时的平均功率。
  (3)寿命特性有两项,一是连续工作电压寿命,即压敏电阻在规定环境温度和系统电压条件应能可靠地工作规定的时间(小时数)。二是冲击寿命,即能可靠地承受规定的冲击的次数。
  (4)压敏电阻介入系统后,除了起到"安全阀"的保护作用外,还会带入一些附加影响,这就是所谓"二次效应",它不应降低系统的正常工作性能。这时要考虑的因素主要有三项,一是压敏电阻本身的电容量(几十到几万PF),二是在系统电压下的漏电流,三是压敏电阻的非线性电流通过源阻抗的耦合对其他电路的影响。
