1. 二极管基本概念

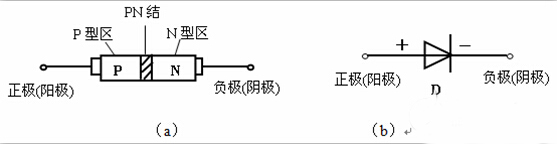

　　二极管由管芯、管壳和两个电极组成。管芯便是一个PN结，在PN结的两头各引出一个引线，并用塑料、玻璃或金属材料作为封装外壳，就组成为了晶体二极管，如下图所示。P区的引出的电极称为正极或阳极，N区的引出的电极称为负极或阴极。

　　1.1 二极管的伏安特征

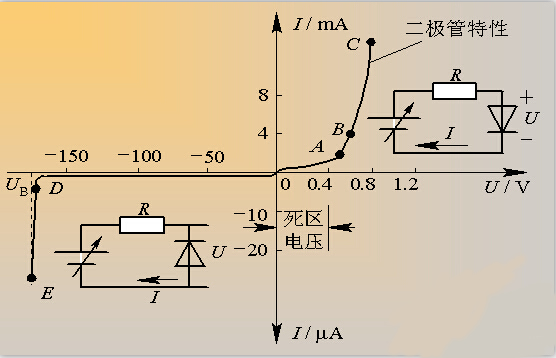

　　二极管的伏安特征是指加在二极管两头电压和流过二极管的电流之间的干系，用于定性描写这二者干系的曲线称为伏安特征曲线。经由过程晶体管图示仪察看到硅二极管的伏安特征如下图所示。

　　1.2 正向特征
　　1）外加正向电压较小时，二极管出现的电阻较大，正向电流险些为零，曲线OA段称为不导通区或死区。一样平常硅管的死区电压约为0.5伏， 锗的死区电压约为0.2伏，该电压值又称门槛电压或阈值电压。
　　2）当外加正向电压跨越死区电压时，PN结内电场险些被对消，二极管出现的电阻很小，正向电流开端增长，进入正向导通区，但此时电压与电流不可比比方AB段。随外加电压的增长正向电流敏捷增长，如BC段特征曲线陡直，伏安干系类似线性，处于充足导通状况。
　　3）二极管导通后两头的正向电压称为正向压降（或管压降），且险些恒定。硅管的管压降约为0.7V，锗管的管压降约为0.3V。
　　1.3 反向特征
　　1）二极管蒙受反向电压时，增强了PN结的内电场，二极管出现很大电阻，此时仅有很小的反向电流。如曲线OD段称为反向停止区，此时电流称为反向饱和电流。现实利用中，反向电流越小阐明二极管的反向电阻越大，反向停止机能越好。一样平常硅二极管的反向饱和电流在几十微安如下，锗二极管则达几百微安，大功率二极管稍大些。
　　2）当反向电压增大到必定数值时（图中D点），反向电流急剧加大，进入反向击穿区，D点对应的电压称为反向击穿电压。二极管被击穿后电流过大将使管子毁坏，是以除稳压管外，二极管的反向电压不克不及跨越击穿电压。

　　2. 二极管整流电路
　　2.1 单向半波整流电路

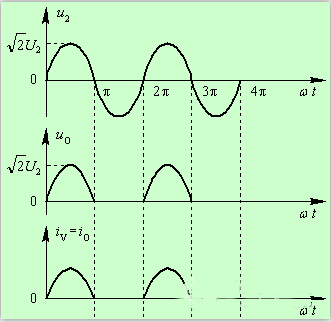

　　二极管就像一个主动开关，u2为正半周时，主动把电源与负载接通，u2为负半周时，主动将电源与负载堵截。是以，由下图可见，负载上获得偏向稳定、巨细变更的脉动直流电压uo如下图所示。因为该电路只在u2的正半周有输入，以是称为半波整流电路。假如将整流二极管的极性对换，可获得负极性的直流脉动电压。
