电涌保护器接线方法二
发布者:深圳市踏歌科技有限公司  发布时间:2016-12-15
  (接上期刊载)
  当然,凯文式接线方法只是缩短SPD引线的一种较好的方法,如果有条件采用应尽可能采用,但并不是所有地方都可以采用该方式,它最大的缺陷是在大容量的配电系统中由于母线线径很大(或采用铜排),而SPD的接线端子容量有限,无法作此种方式连接。另外,由于电源线要先到SPD,再由SPD到配电设备或用电设备,不可避免地增加了两个接头,如果处理不得当,例如接触不良、接点氧化、松脱等,在电流较大时导致接点发热,轻者导致供电中断,严重的还会造成起火燃烧等恶性事故,这是有先例教训的。因此,凯文式接线方式并不是万能良药,还需要根据实际情况选择性地利用。

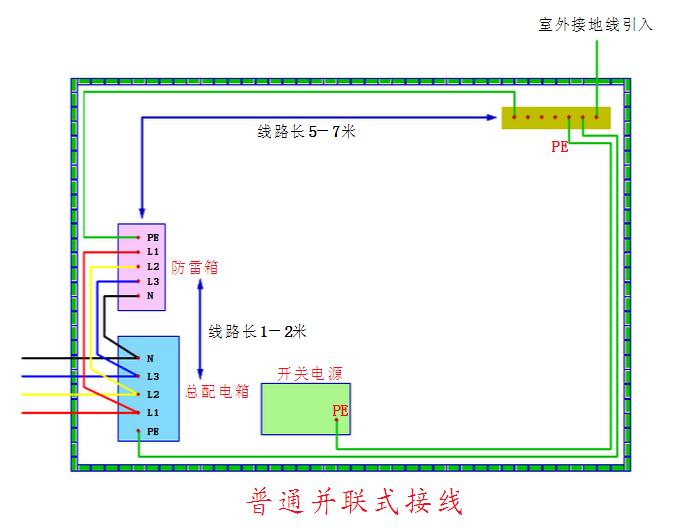

  下面我们列举一个采用普通并联式接线方式与采用凯文式接线方式在基站环境的具体应用:
  处理不得当,例如接触不良、接点氧化、松脱等,在电流较大时导致接点发热,轻者导致供电中断,严重的还会造成起火燃烧等恶性事故,这是有先例教训的。因此,凯文式接线方式并不是万能良药,还需要根据实际情况选择性地利用。
  下面我们列举一个采用普通并联式接线方式与采用凯文式接线方式在基站环境的具体应用:
  上图是采用凯文式接线的实例,这样安装有几个好处:
  5.配电系统和设备的接地线不用改动,工程量小。
  6.防雷箱在最前端可以保护后面所有的负载,保护最全面。
  7.防雷箱安装在总接地母排旁边,引线最短,残压最低,雷电流入地通道最合理,保护效
  果最好。
  8.所有设备的接地均连接到总接地母排上,参考电位一致,无地电位反击的风险。当然,上图的例子是比较理想情况下的,如果配电线线径过大、配电线不够长、室外无断路器、防雷箱无合适安装空间等,都会阻碍凯文式接线的实施。
  工程中应把握全局、合理设计、遵循标准、灵活应用、细心施工、严守规范。凯文式接线在工程中要多加以利用,以期得到最好的保护效果,但忽视具体应用环境,一味强调采用凯文式接线,也是不切实际的做法。
