自恢复保险丝概念汇总简述
发布者:深圳市踏歌科技有限公司  发布时间:2016-12-19
  自恢复保险丝概念汇总简述

  自恢复保险丝工作原理:
  自恢复保险丝是一种正温度系数聚合物热敏电阻。正常时阻值很小,当电路出现过流使它的温度升高时,阻值急剧增大几个数量级,从而使电路中的电流减小到安全值以下,其效果与开关组件类似,只是响应速度较慢。

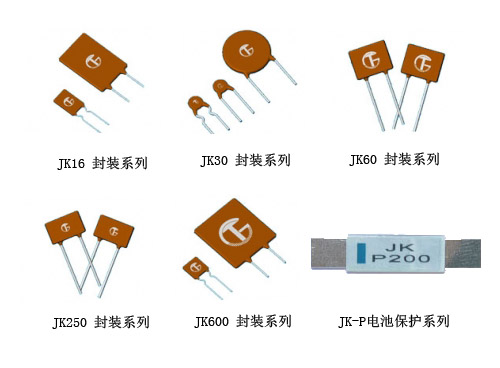

  自恢复保险丝结构:
  由高分子聚合物与导电的碳粒子组成
自恢复保险丝概念汇总简述
  自恢复保险丝过流保护:
  PPTC组件串接在电路中,正常情况下,呈低阻状态,保证电路正常工作;当电路发生短路或窜入异常大电流时,PPTC组件的自热使其阻抗增加把电流限制到足够小,起到过电流保护作用。

  自恢复保险丝特性参数:
  自恢复保险丝的主要特性参数有以下几个:
  ①保持电流IH:不会使电阻值突变的最大电流。
  ②触发电流IT:能使电阻值突然变大的最小电流。
  ③动作时间Ttrip:通过5IH(LP系列)或3IH(LBR系列)或规定电流(其它系列的最大动作时间。电流越大或/和温度越高,则动作时间越短。
  ④最大电压Vmax:在额定电流下能承受的最大电压,有时也用能承受的最大冲击电压Vmax interrupt。
  ⑤最大电流Imax:在额定电压下能承受的最大故障电流。
  ⑥动作功率Pdtyp:动作状态下的消耗功率。
  ⑦静态电阻R:在不加电的情况下电阻值应在静态电阻最小值Rmin和最大值Rmax所确定的范围之内,即Rmin≤R≤Rmax。

  自恢复保险丝选型主要两点:
  1. 设备的工作电压<自恢复保险丝的最大电压
  2. 设备的工作电流<自恢复保险丝的保持电流

  半导体放电管主要应用范围:
  一、电讯及网络
  用户终端设备
  模拟/模拟线路卡
  T1/E1设备
  ISDN设备
  ASDL设备
  HDSL设备
  总配线架保安单元
  有线电话/中心局至   用户电缆线
  二、其它行业
  安防(可视对讲)、
  监控、
  高频开关电源等行业

  了解更多自会保险丝:技术、选型等相关请直接联系我们踏歌电阻官方网站 www.tergy.com 在线客服人员或直接拨打我们的咨询热线电话86-755-88365418。将此为您一一解决你的所需!
