汽车电源总线最实用的防护方案
发布者:深圳市踏歌科技有限公司  发布时间:2016-12-26
  张涵予说,你选择的车,让别人看到你的样子,你的经曆,甚至你的未来。对于汽车电子行业的工程师来说,设计一款具有超高安全可靠性的汽车电子防护方案也是如此。今天来聊汽车电源总线防护方案该如何设计,尽可能的在满足汽车电子防护需求的同时提高防护等级。
  如今,汽车已经成为人类生活中最主要的交通工具。其安全性自然是全民热议话题,就目前来说,大多厂商的汽车电子防护思路还是以电源总线、USB接口、倒车视频、CAN总线、USB2.0、USB3.0等为主,踏歌电子提供客户令人满意的汽车用电子设备防护方案,针对您的应用提供兼具创新及具有成本效益的解决方案。以下是踏歌电子针对时下热门的汽车电子防护问题设计的汽车电源总线防护方案,从应用背景、防护方案电路图与应用踏歌TVS瞬态抑製二极管、方案应用及方案说明与注意事项等方麵详细分析。

  一、应用背景:
  1.汽车点火开关、继电器触点、交流发电机、燃油喷射器等产生电磁干扰;
  2.直接影响车内电子模块;
  3.汽车电子必须通过I OS7637-2电源线应用相关标准。

  二、防护方案与踏歌器件:

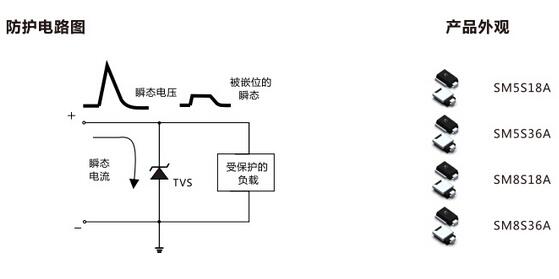

汽车电源总线最实用的防护方案
  踏歌器件:
  瞬态抑製二极管(TVS)
  TVS【SM5S18A】Vbr:20.0-22.1V;Ir:5mA;Vrwm:18.0V,Ipp:123.0A;Vc (V) :29.2封装:DO-218AB
  TVS【SM5S36A】Vbr:40.0-44.2V;Ir:5mA;Vrwm:36.0V,Ipp:62.0A;Vc (V) :58.1封装:DO-218AB
  TVS【SM8S18A】Vbr:20.0-22.1V;Ir:5mA;Vrwm:18.0V,Ipp:226..0A;Vc (V) :29.2封装:DO-218AB
  TVS【SM8S36A】Vbr:40.0-44.2V;Ir:5mA;Vrwm:36.0V,Ipp:114.0A;Vc (V) :58.1封装:DO-218AB

  三、方案应用:
  1.车载导航
  2.倒车系统
  3.显示仪盘仪表

  四、方案说明与注意事项
  1.此方案采用专门用于汽车电子上的TVS管做保护,保护电子模块免受应力过电压。
  2.此方案为汽车电子DC12V/ 24V电源总线过电压保护解决方案。
  3.此方案可以过I OS-7637-2标准的五类测试条件。
