压敏电阻你了解多少?踏歌电子与您见解!
发布者:深圳市踏歌科技有限公司  发布时间:2017-01-09
  检修过高防开关,移动变电站的朋友可能在都见过上图这个元件,这个就是高压氧化锌压敏电阻,一般将其并联在主回路中,作为过电压保护元件使用。它主要用于抑制电气系统的各类操作过电压、回路谐振过电压和雷电感应过电压。
GBP9L-6G型矿用隔爆型矿用高压真空配电装置中应用的接线方式
  上图为其在GBP9L-6G型矿用隔爆型矿用高压真空配电装置中应用的接线方式。

  保护原理:
  根据压敏电阻的伏安特性,压敏电阻可以分为三个工作区:预击穿区、击穿区、上升区。

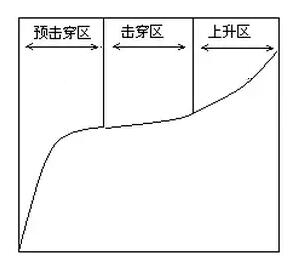

压敏伏安特性曲线
  (压敏伏安特性曲线)
  预击穿区:在此区域内,施加于压敏电阻器两端的电压小于其压敏电压,其导电属于热激发电子电导机理。因此,压敏电阻器相当于一个10MΩ以上的绝缘电阻,这时通过压敏电阻器的阻性电流仅为微安级,可看作为开路。该区域是电路正常运行时压敏电阻器所处的状态。
  击穿区:压敏电阻器两端施加一大于压敏电压的过电压时,其导电属于隧道击穿电子电导机理,其伏安特性呈优异的非线性电导特性,在击穿区,压敏电阻器端电压的微小变化就可引起电流的急剧变化,压敏电阻器正是用这一特性来抑制过电压幅值和吸收或对地释放过电压引起的浪涌能量。
  上升区:当过电压很大,使得通过压敏电阻器的电流大于约100A/cm2时,压敏电阻器的伏安特性主要由晶粒电阻的伏安特性来决定。此时压敏电阻器的伏安特性呈线性电导特性,上升区电流与电压几乎呈线性关系,压敏电阻器在该区域已经劣化,失去了其抑制过电压、吸收或释放浪涌的能量等特性。
  根据压敏电阻器的导电机理,其对过电压的响应速度很快,因此只要选择和使用得当,压敏电阻器对线路中出现的瞬态过电压有优良的抑制作用,从而达到保护电路中其它元件免遭过电压破坏的目的。
