放电管类型和放电管的选型方式你真的懂了吗?
发布者:深圳市踏歌科技有限公司  发布时间:2017-01-10
  作为一个专业的电子工程师在进行电路防护方案的设计时必然要对所有的电子保护器件有所了解。以放电管为例,在市场中踏歌电子是专业的电子保护器件供应商,所供应的放电管就有三种:陶瓷气体放电管半导体放电管玻璃放电管强效放电管,每个类型的放电管又根据封装形式和参数的不一样分为多个系列型号。

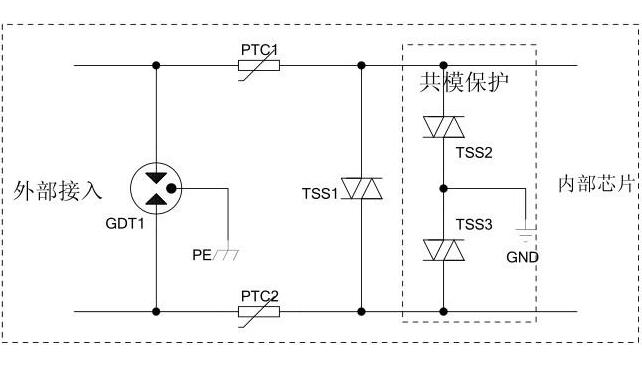

放电管un3e5-75lm电路防护方案
  雷电危害和静电危害是电子元器件杀手,每年因为雷电和静电而损坏的电子产品不计其数,减轻损坏的最佳方式就是采用电路防护方案。防雷器件中应用最广泛的是陶瓷气体放电管,之所以说陶瓷放电管是应用最广泛的防雷器件,是因为无论是直流电源的防雷还是各种信号的防雷,陶瓷气体放电管都能起到很好的防护作用。其最大的特点是通流量大,级间电容小,绝缘电阻高,击穿电压可选范围大。

  在防雷器件中还有一个值得推荐的备选方案是应用玻璃放电管,或者说强效放电管,玻璃放电管(强效放电管、防雷管)是20世纪末新推出的防雷器件,它兼有陶瓷气体放电管和半导体过压保护器的优点:绝缘电阻高(≥10^8Ω)、极间电容小(≤0.8pF)、放电电流较大(最大达3 kA)、双向对称性、反应速度快(不存在冲击击穿的滞后现象)、性能稳定可靠、导通后电压较低,此外还有直流击穿电压高(最高达5000V)、体积小、寿命长等优点。其缺点是直流击穿电压分散性较大(±20%)。

  另外过压器件半导体放电管也是不错的防雷器件。半导体放电管是一种过压保护器件,是利用晶闸管原理制成的,依靠PN结的击穿电流触发器件导通放电,可以流过很大的浪涌电流或脉冲电流。其击穿电压的范围,构成了过压保护的范围。固体放电管使用时可直接跨接在被保护电路两端。具有精确导通、快速响应(响应时间ns级)、浪涌吸收能力较强、双向对称、可靠性高等特点。
