贴片压敏电阻功能特征
贴片压敏电阻产品ESD系列齐全,适用于大部分的ESD场景。电子作为国际领先的电子元器件龙头企业,依托自身强大的自动化技术,产能充足,产品一致性好。压敏电阻产品特性如下:
响应时间短
产品种类齐全(推荐阅读:
压敏电阻型号及参数大全详解!)
高通流容量,能量耐量(3216~10080)
电容范围宽
低漏电流
低限制电压
双向伏安特性()
贴片压敏电阻具体应用(推荐阅读:
压敏电阻的基本性能以及在电路构造的功能解析!)
贴片压敏电阻ESD防护系列分类如下:
SDV-A(0402~0805 inch)系列:大电容(>100pF)系列,高的耐电能量,适合过电压抑制和普通的ESD防护。
SDV-E(0201~0805 inch)系列:较小电容(15~100pF)系列,适合普通的ESD防护。
SDV-H(0201~0603 inch)系列:小电容(≤12pF)系列,适合高速信号线的ESD防护。
SDV-S(0201~0603 inch)系列:小电容,低直流工作电压,满足客户特殊要求。
GESD(0201~0603 inch)系列:玻璃陶瓷静电抑制器,适用于超高速信号线路的ESD防护。如USB3.0/3.1,HDMI接口及射频模块等。

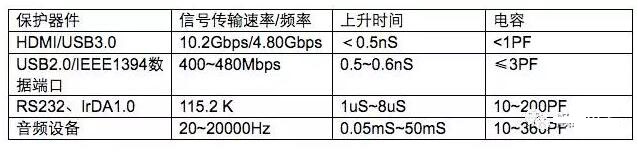

表1.压敏电阻典型应用与推荐电容

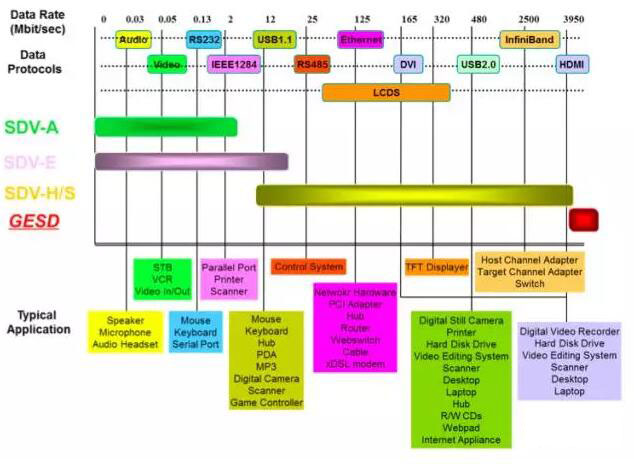

图1.压敏电阻ESD应用领域
