LED灯珠保护元件自恢复保险丝及保护方案
发布者:深圳市踏歌科技有限公司  发布时间:2017-03-23
  随着 LED 照明灯具的逐步发展,在亮化工程辅助照明等公共场合,LED 照明灯具渐渐替 代了一些传统光源产品。在使用时间较长的商业应用场所,LED灯具迅速成为市场的新宠。 LED 如果是正常使用,其寿命是非常长的。但人们在实际使用中 LED 往往容易坏,其实就是 因为没有考虑到 LED 的使用特性以及应有的保护。
  造成 LED 损坏的原因:
  1.静电损坏:由于 LED 是光电半导体器件对静电非常敏感,3KV 的静电就足以对其造成 致命性的伤害。
  2.过流损坏:LED在实际工作中都有其特定的工作电流,并且波动范围小但往往会由于 在使用中的各种原因而造成电流增大,这种增大的电流超过一定的时间和幅度后就会使LED 损坏。
  3.过压损坏:供电的电源电压突然升高,导致后端电路的损坏。  这些原因都会造成 LED 电流的大幅上升,LED 的芯片就会因为过热而被烧毁。LED 烧毁后一部分是两极短路,一部分是断路。每支 LED 约有 3V 左右的压降,它烧毁后若是断路这 串 LED 就不发光了。若是短路这个电压就转给了其它的 LED,造成其它 LED 的更大电流,其 它 LED 就会更快的被烧毁,甚至危急电源。原本很小的损坏就极容易造成重大的事故。下面 为 LED 防护方案。 LED 防过压过流方案:

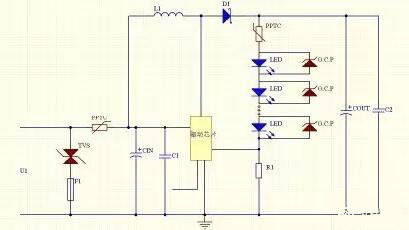

LED 防过压过流方案
  选    型:TVS管根据防护等级要求对其进行功率选择PPTC 根据电路中工作电流的大小选择
  O.C.P 是专为 LED 开路保护设计的 PLED06B 开路保护器防护原理:LED输入端有高压脉冲时会导致后端芯片及 LED 灯损坏,而 TVS 瞬态抑制二极管可以对高压脉冲进行吸收和箝位,把电压降低到后端电路可承受的范围内,从而消除了 由输入端带来的干扰。PPTC为自恢复保险丝,可以防止因电流过大给LED带来损害,当有大 电流通过 PPTC 时其瞬间变为高阻态使电流减小,当大电流消失后其阻值又可以恢复到原来 的参数,不会影响电路的正常工作。
  O.C.P为半导体过压型保护器件,当灯珠两端有静电和过电压时可瞬间吸收和箝位,把电压降低,并且当 LED 开路损坏时,电流无法流过损坏的 LED 灯珠,此时电源的电压全部加在 O.C.P 上,很快 O.C.P 两端的电压就达到了它的开关电 压,O.C.P 开始工作,随后将电压降低到 1V 左右,电流从 O.C.P 流过也经过了其它的 LED 灯珠,其它的灯珠又亮了起来。
