TVS二极管应用于直晶体管和流稳压电源保护
发布者:深圳市踏歌科技有限公司  发布时间:2017-03-24
  TVS二极管应用于直流稳压电源保护
  图3是一个直流稳压电压,在其输出端加上TVS二极管,可以保护使用该电源的仪器设备,同时还可以吸收电路中晶体管的集电极到发射极间的峰值电压,从而保护晶体管。建议在每个稳压源的输出端增加一个TVS二极管,这样可以大幅度地提高整机的可靠性。
  TVS二极管在电路设计应用TOP7 ——电路图天天读(133)
TVS二极管应用于直流稳压电源保护

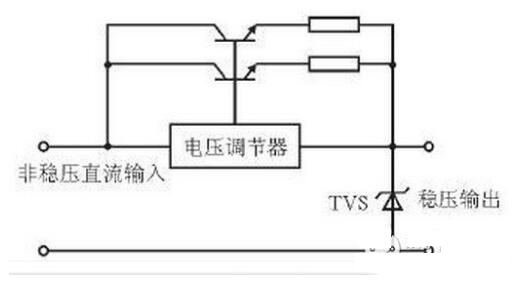

图3 TVS二极管应用于直流稳压电源保护
  TVS二极管应用于晶体管电路保护
  各种瞬变电压会使晶体管的EB结或CE结击穿而损坏,当晶体管集电极有感性(继电器线圈、变压器、电动机)负载时,通常会产生高压反电势,可能损坏晶体管。在实际应用中,建议采用TVS二极管作为保护器件。图4所示为TVS二极管应用于晶体管电路的保护实例。
  TVS二极管在电路设计应用TOP7 ——电路图天天读(133)
TVS二极管用于晶体管电路保护

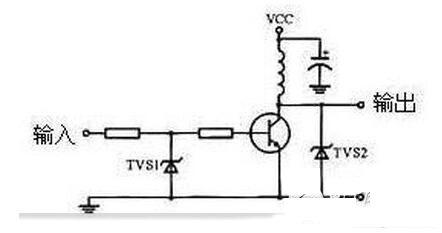

图4 TVS二极管用于晶体管电路保护
