TVS二极管应用于集成电路保护
发布者:深圳市踏歌科技有限公司  发布时间:2017-03-24
  集成电路的保护

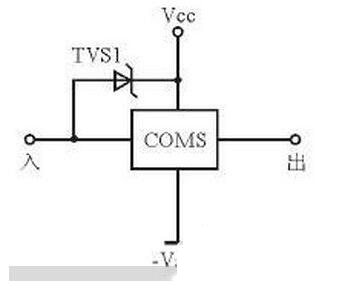

  由于现代IC的集成度越来越高,而其耐压则越来越低,因而很容易受到瞬变电压的冲击而损坏,故须采取保护措施。通常在CMOS电路的输入端及输出端都有保护网络,为了可靠起见,在各整机对外接口处也增加了各种保护网络。图5中给出了用TVS二极管对CMOS器件进行保护的有关电路措施。
  TVS二极管在电路设计应用TOP7 ——电路图天天读(133)
TVS二极管集成电路保护实例
图5 TVS二极管集成电路保护实例
  TVS二极管应用于集成电路运放保护

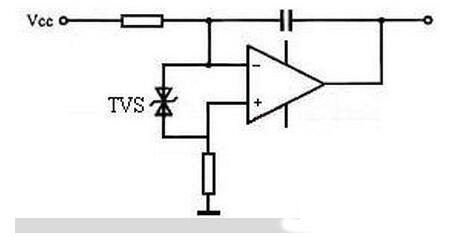

  集成运放对外界电应力非常敏感,图6所示是用TVS在运放差模输入端防止过压损伤的保护电路。
  TVS二极管在电路设计应用TOP7 ——电路图天天读(133)
TVS二极管应用于集成运放保护
图6 TVS二极管应用于集成运放保护
