忽略pptc自恢复保险丝的最大工作电压,分分钟会导致烧毁!
发布者:深圳市踏歌科技有限公司  发布时间:2017-05-08
  pptc自恢复保险丝作为一种新型的电流保护元器件,在电子行业、通讯设备、汽车电子、电机保护、玩具等行业中,已经得到非常广泛的应用。
  在pptc自恢复保险丝的技术指标中,有一项技术指标是vmaxi,vmaxi表示:wh保护器在阻断状态下所承受的最大电压。也就是说:pptc自恢复保险丝串联的电路中,当电路的电流出现异常的状态下,pptc自恢复保险丝将在一定的时间范围内,由低电阻跃变为高电阻,从而阻止异常大电流的流过,保护后续电路不受大电流的破坏,这时电路的电压几乎全部加在pptc自恢复保险丝上。如果这时加在pptc自恢复保险丝上的电压超过vmaxi,很容易造成pptc自恢复保险丝的损坏,出现永久性的破坏,使pptc自恢复保险丝出现不能恢复的现象。

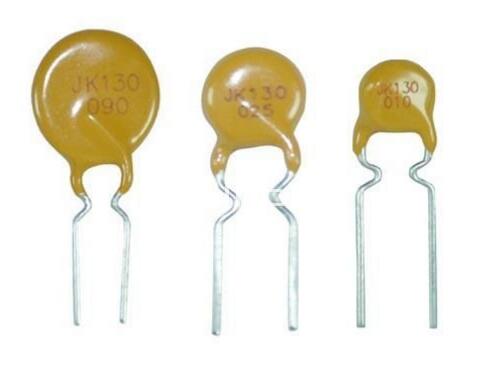

pptc自恢复保险丝
  在长期的应用过程中,出现了一些忽视vmaxi技术要求的问题。
  例如:某一工程师在选用pptc自恢复保险丝时,电路的使用电压为12v,选用的pptc自恢复保险丝为16v系列,在验证pptc自恢复保险丝的作用和功能而进行实验时,外接一台稳压、稳流电源,为了得到pptc自恢复保险丝启动保护的最小电流,在负载保持不变的情况下,慢慢调节电源的输出电压,使负载电流增加,当电流达到pptc自恢复保险丝启动保护的最小电流时,pptc自恢复保险丝进入保护状态,但是同时pptc自恢复保险丝出现烧毁的现象,此时稳压电源的电压输出已经达到37v。
  从上面的情况来看:
  1、型号选择是正确的;
  2、实验方法不正确;
  3、忽视了vmaxi;
  分析原因:在实验过程中,忽视了vmaxi的技术要求,造成外加电压远远大于vmaxi,使pptc自恢复保险丝出现烧毁的现象。这是由于该工程师是采用负载电阻保持不变,用提高电源电压的方法,来改变负载的电流。
  正确的方法:电源的电压设置为12v,将pptc自恢复保险丝串联在电路中,改变电路的负载大小,使负载电流发生变化。当电流达到pptc自恢复保险丝启动保护的最小电流时,在一定的时间范围内,pptc自恢复保险丝的电阻将由低阻跃变为高阻,使负载电流减小到10ma左右,阻止大电流的流过。
  使用稳压、稳流电源验正pptc自恢复保险丝功能的方法:
  1、将稳压、稳流电源的输出电压设置到所需的电压;2、将稳压、稳流电源的正、负输出线短接;
  3、调节电流输出旋钮,使输出电流达到所需的电流值;4、将pptc自恢复保险丝的两引脚分别直接连接在稳压、稳流电源输出线的正、负端;5、开启稳压、稳流电源,当电源的输出从稳流状态跳变到稳压状态后,pptc自恢复保险丝已经进入保护状态,整个实验结束。
