充电桩如何满足新国标安全要求【浪涌保护】
发布者:深圳市踏歌科技有限公司  发布时间:2017-09-18

  背景:
  在2015年的最后2天,国家对充电桩的充电系统安全做了新的安全规范,充电桩常常放置于室外,由电网供电,偶然性会遇到雷击、浪涌等电压异常情况。如果其内部的控制电路如果没有进行隔离,会造成内部电路会烧坏,从而造成充电桩短路或者人体触电死亡等危险事件的发生。在新的国标中关于充电桩在承受的浪涌(冲击)抗扰度明确规定:充电机应能承受《GB/T 17626.5-2008》第5章规定的试验等级为3级的浪涌(冲击)抗扰度试验。
  解读下具体内容如下。
  防护需求:
  在标准中描述了两种不同的波形发生器,一种是(电压波形:1.2/50us,电流波形:8/20us)组合波发生器,另一种是符合国际电信联盟委员会的要求(电压波形:10/700us,电流波形:
  5/320us)组合波发生器。
  标准规定浪涌测试要通过起码2KV的浪涌测试。
  根据8/20 波形的发生器内阻特性2欧,对应电流是1KA的能量。
  产品防护部位
  通过充电桩的内部架构可以发现,目前充电桩主要涉及的控制管理单元包括:主控单元、电压控制单元、电流控制单元、显示控制单元、电池控制单元、打印控制单元。因此充电桩的安全规范首先就是保护内部的读卡器、触摸屏、电表、计费控制单元的抗雷击浪涌的能力。因此需要在计费控制单元、读卡器、电表的接口端做好浪涌保护:

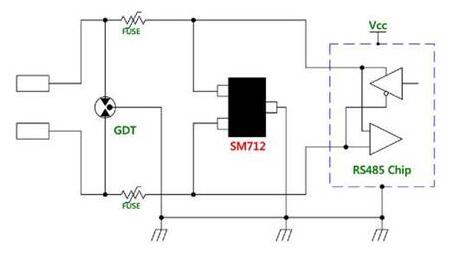

  1、控制模块通信口RS485接口的保护
  踏歌电子方案如下
  GDT:3R090-5S
  FUSE: SMD1210P050TF
  TVS: SM712
  满足标准:
  IEC61000-4-2,GB/T 17626.2
  IEC61000-4-5,GB/T17626.5
控制模块通信口RS485接口的保护
  2、控制模块通信口RS232接口的保护
  踏歌电子方案如下
  GDT:3R090-5S
  FUSE: SMD1210P050TF
  TVS: SMC12
  满足标准:
  IEC61000-4-2,GB/T 17626.2
  IEC61000-4-5,GB/T17626.5
控制模块通信口RS232接口的保护
  3控制模块通信口Can接口的保护
  踏歌电子方案如下
  GDT:3R090-5S
  FUSE: SMD1210P050TF
  TVS: SMC12
  满足标准:
  IEC61000-4-2,GB/T 17626.2
  IEC61000-4-5,GB/T17626.5
控制模块通信口Can接口的保护

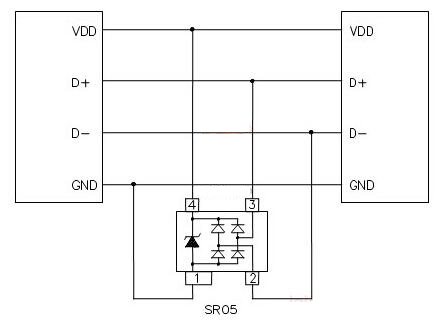

  4控制模块通信口USB接口的保护
  踏歌电子方案如下
  TVS: SR05
  满足标准:
  IEC61000-4-2,GB/T 17626.2
  IEC61000-4-2    CONTACT DISCHARGE: 8KV   AIR DISCHARGE: 15KV
控制模块通信口USB接口的保护
  5 通信口网口100M接口的保护

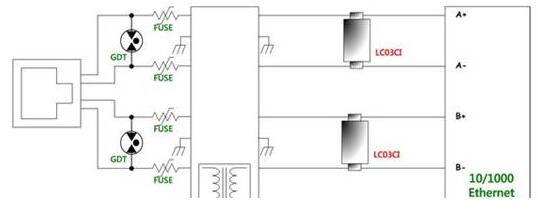

  集成元件方案
集成元件方案

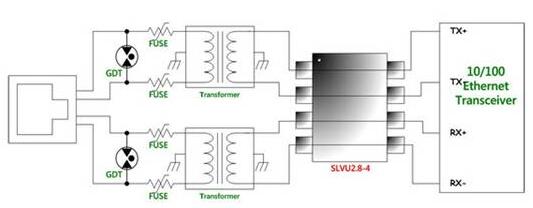

  分立元件方案
分立元件方案
  GDT:3R090-5S
  FUSE: SMD1210P050TF
  TVS: SLVU2.8-4   LC03CI
  满足标准:
  IEC61000-4-2,GB/T 17626.2
  IEC61000-4-5,GB/T17626.5
