设计说明：
　　保护应用：
　　对于配备了外置式交流电源适配器的产品，可采用直流电压（范围通常为5VDC至18VDC）电源供电。 电气威胁包括雷击浪涌，静电放电和过电流情况（短路或过载）。
　　解决方案说明：

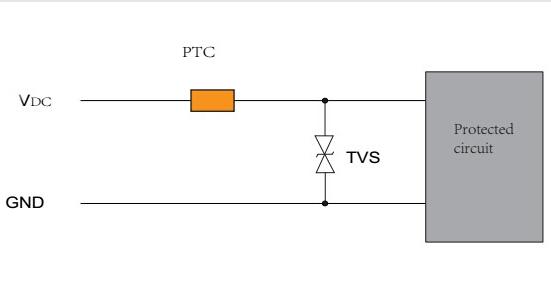

　　如左图所示，保险丝或PTC可用于短路和过载电流的情况。 用于浪涌和ESD保护，可使用压敏电阻（如LA系列）或瞬态抑制二极管（如：P4KE或P4SMA系列）。
　　配套解决方案：
　　请注意，在考虑替代解决方案时，应着重考虑该瞬态浪涌幅值的大小。 例如，若浪涌电流过大， 可选用C-III 或UltraMOV压敏电阻，或功率更大的二极管（如600W, 1,500W）。 若唯一的威胁来自静电放电，那么可选择多层片式压敏电阻器。
　　监管问题：
　　如需考虑静电放电问题，可查阅IEC 61000-4-2获取测试方法和应采用的瞬态波形信息。
　　特性：不适用。
　　应用警告：不适用。
