tl431功能引脚图解,TL431中文最全资料
发布者:深圳市踏歌科技有限公司  发布时间:2016-10-25
  介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。它的输出电压用两个电阻就可以任意地设置到从Vref(2.5V)到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω,在很多应用中可以用它代替齐纳二极管,例如,数字电压表,运放电路、可调压电源,开关电源等等。
  特点:
  可编程输出电压为36V
  电压参考误差:±0.4% ,典型值@25℃(TL431B)
  低动态输出阻抗,典型0.22Ω
  负载电流能力1.0mA to 100mA
  等效全范围温度系数50 ppm/℃典型
  温度补偿操作全额定工作温度范围
  低输出噪声电压

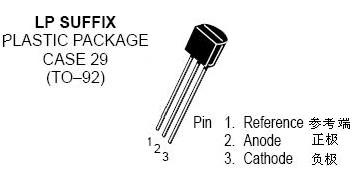

TO92封装引脚图

  图1 TO92封装引脚图

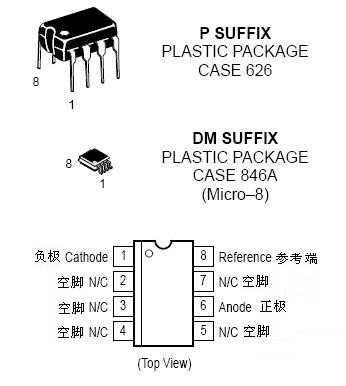

8脚封装引脚功能
  图2 8脚封装引脚功能

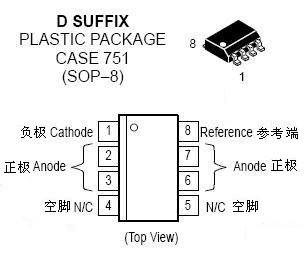

SOP-8 贴片封装引脚图
   图3 SOP-8 贴片封装引脚图

TL431符号及内部方框图

  图4 TL431符号及内部方框图

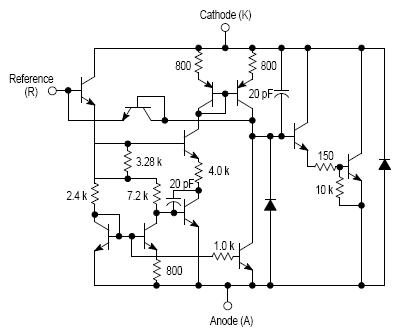

TL431内部电路图

  图5 TL431内部电路图

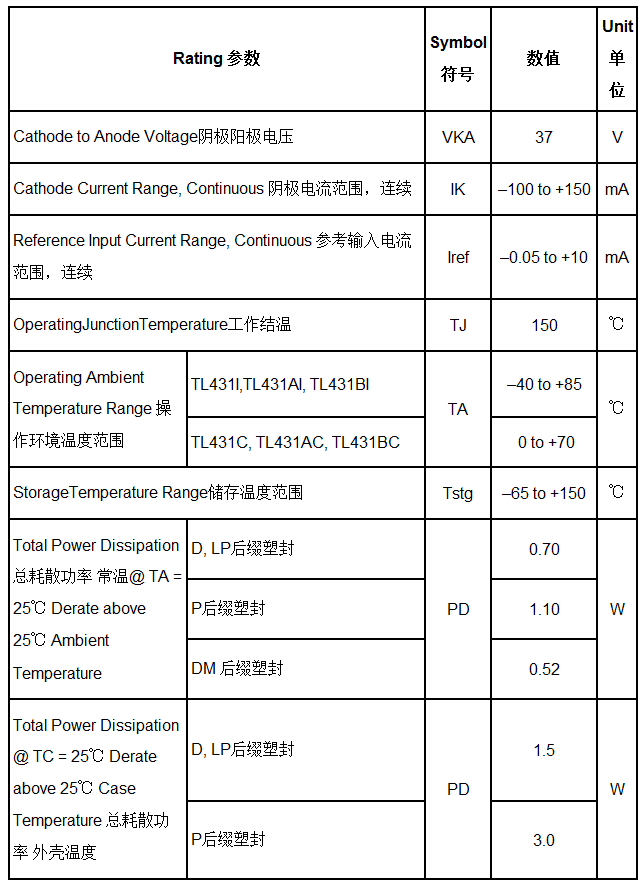

  MAXIMUM RATINGS (Full operating ambient temperature range applies, unlessotherwise noted.)
最大额定值(环境温度范围适用,除非另有说明。 )

Rating 参数

Symbol 符号

数值

Unit 单位

Cathode to Anode Voltage阴极阳极电压

VKA

37

V

Cathode Current Range, Continuous 阴极电流范围,连续

IK

–100 to +150

mA

Reference Input Current Range, Continuous 参考输入电流范围,连续

Iref

–0.05 to +10

mA

OperatingJunctionTemperature工作结温

TJ

150

Operating Ambient Temperature Range 操作环境温度范围

TL431I,TL431AI, TL431BI TA

–40 to +85

TL431C, TL431AC, TL431BC  0 to +70

StorageTemperature Range储存温度范围

Tstg

–65 to +150

Total Power Dissipation总耗散功率 常温@ TA = 25℃ Derate above 25℃ Ambient Temperature

D, LP后缀塑封 PD 0.70 W
P后缀塑封 1.10
DM 后缀塑封 0.52

Total Power Dissipation @ TC = 25℃ Derate above 25℃ Case Temperature 总耗散功率 外壳温度

D, LP后缀塑封 PD

1.5

W
P后缀塑封 3.0

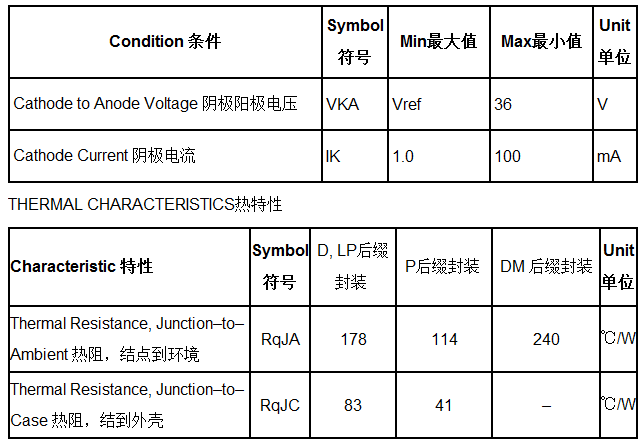

  RECOMMENDED OPERATING CONDITIONS建议操作条件

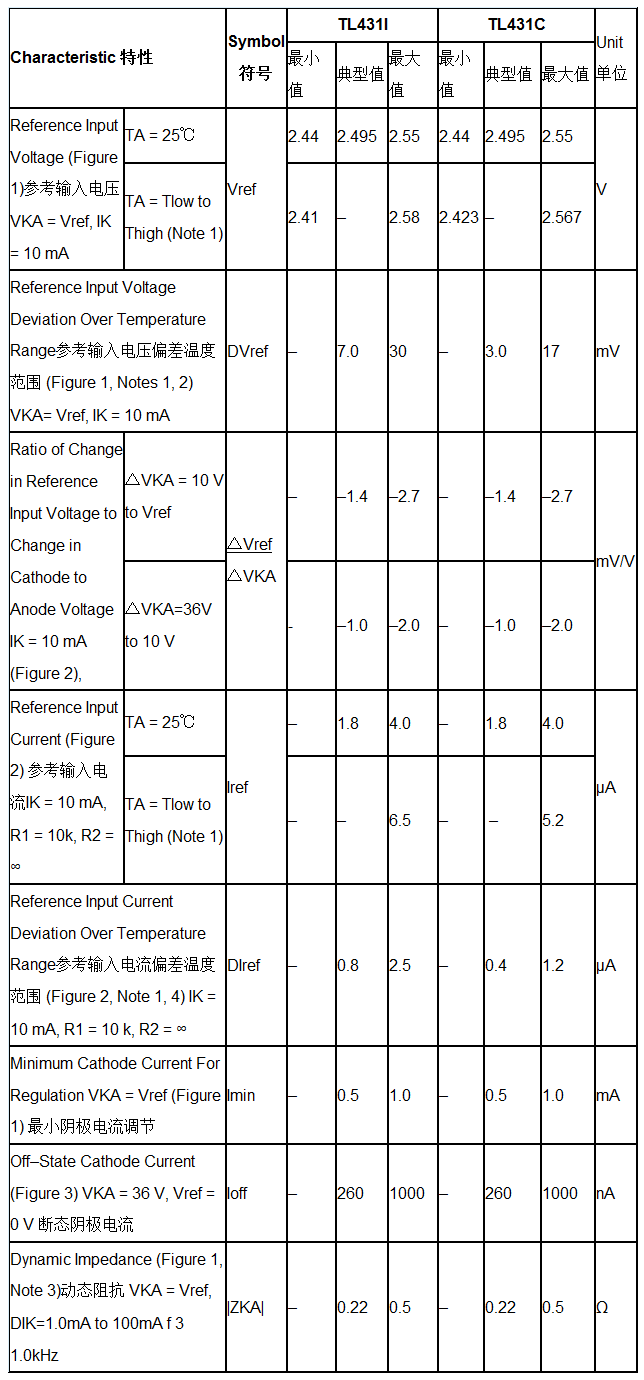

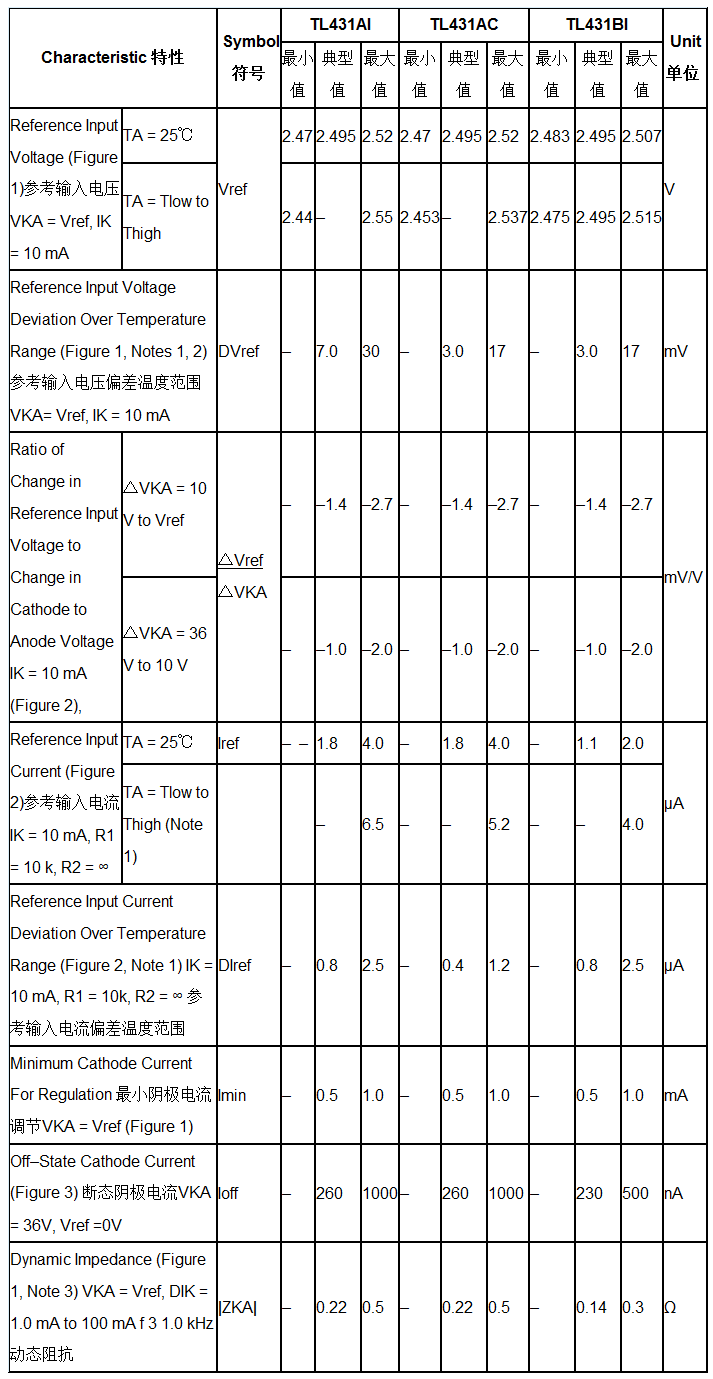

  ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电气特性(25℃ ,除非另有说明。)


  ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted.)电气特性(25℃,除非另有说明。)

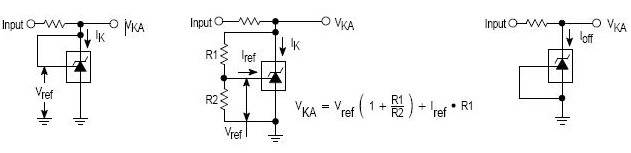

  图6 测试电路VKA = Vref       图7 测试电路VKA > Vref                       图8  测试电路for Ioff
  图6 测试电路VKA = Vref   图7 测试电路VKA > Vref   图8  测试电路for Ioff

  曲线图:
曲线图

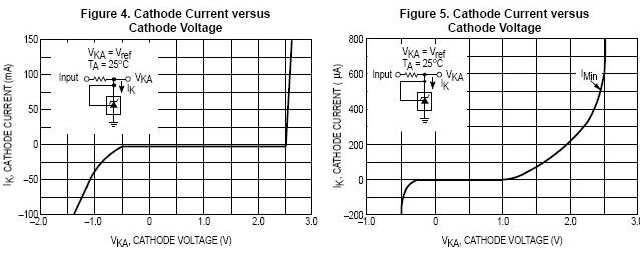

  图9 阴极电流与阴极电压   图10 阴极电流与阴极电压

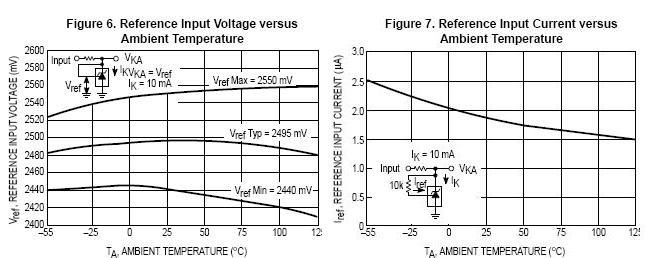

参考输入电压与常温图,参考输入电流与常温

  图11  参考输入电压与常温    图12  参考输入电流与常温

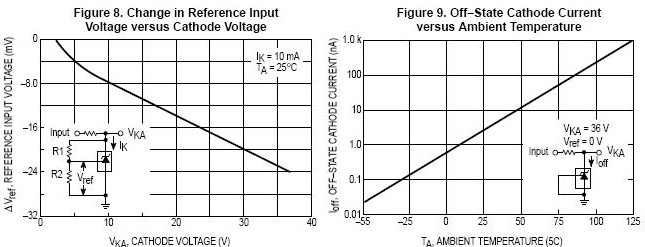

变化的参考输入电压与阴极电压,断态阴极电流随环境温度

  图13 变化的参考输入电压与阴极电压    图14 断态阴极电流随环境温度

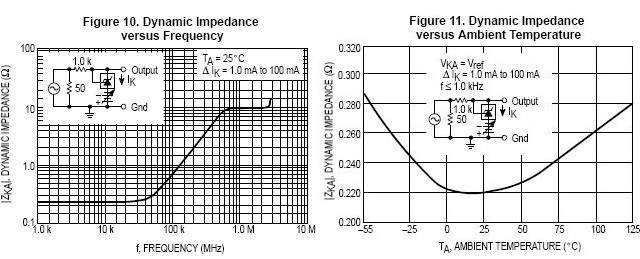

动态阻抗与频率,动态阻抗随环境温度

   图15 动态阻抗与频率    图16 动态阻抗随环境温度

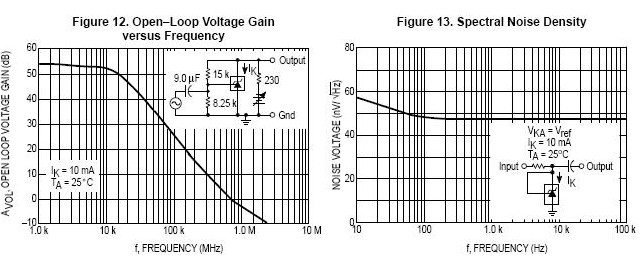

开环电压增益与频率,谱噪声密度

  图17  开环电压增益与频率    图18  谱噪声密度

脉冲响应,稳定的边界条件
   图19   脉冲响应   图20   稳定的边界条件

  应用法:

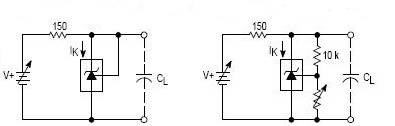

测试电路曲线a 边界条件的稳定性 图22曲线测试电路的B,C和D边界条件的稳定性

  图21测试电路曲线a 边界条件的稳定性 图22曲线测试电路的B,C和D边界条件的稳定性

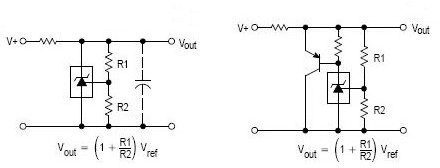

并联稳压器电路图,大电流并联稳压器电路

   图23并联稳压器电路图  图24 大电流并联稳压器电路

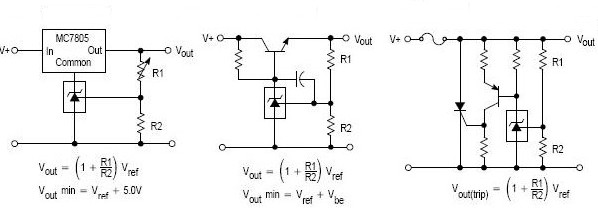

控制三端固定稳压输出电路,串联稳压调节电路,过压保护电路

  图25 控制三端固定稳压输出电路  图26 串联稳压调节电路   图27 过压保护电路
恒流源电路,恒定流入电流源电路,双向可控硅过压保护电路

  图28  恒流源电路   图29 恒定流入电流源电路   图30 双向可控硅过压保护电路

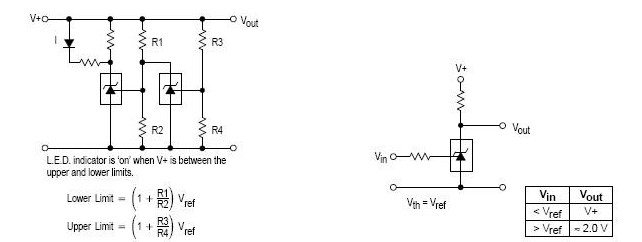

电压监视器电路,单电源比较温度补偿电路

  图31  电压监视器电路    图32 单电源比较温度补偿电路

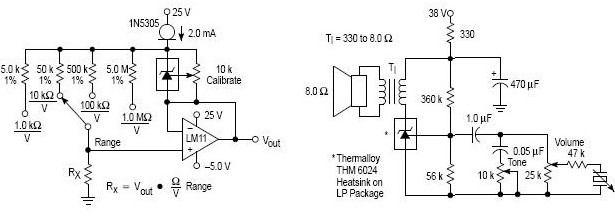

线性欧姆表电路图,简单的400毫瓦唱机放大器电路
   图33 线性欧姆表电路图   图34  简单的400毫瓦唱机放大器电路

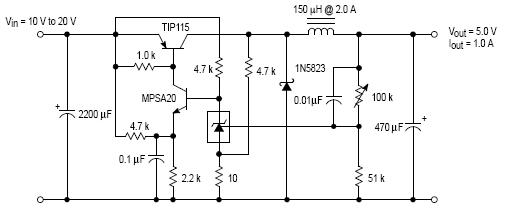

高效率降压型开关转换器电路图
   图35 高效率降压型开关转换器电路图

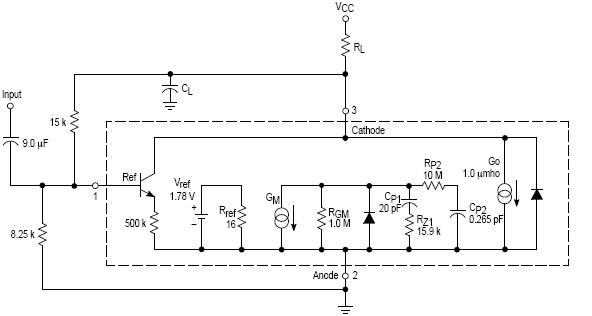

简体TL431器件模型

  图36 简体TL431器件模型

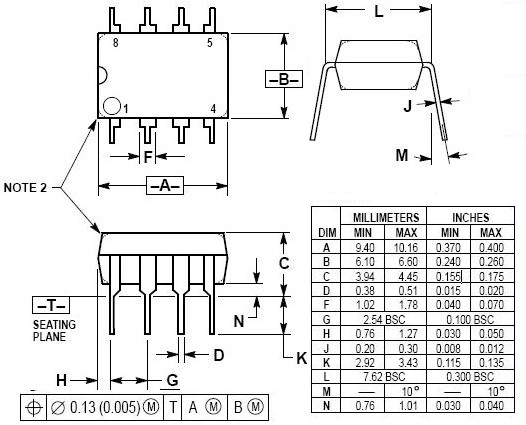

封装图

   图37   封装图

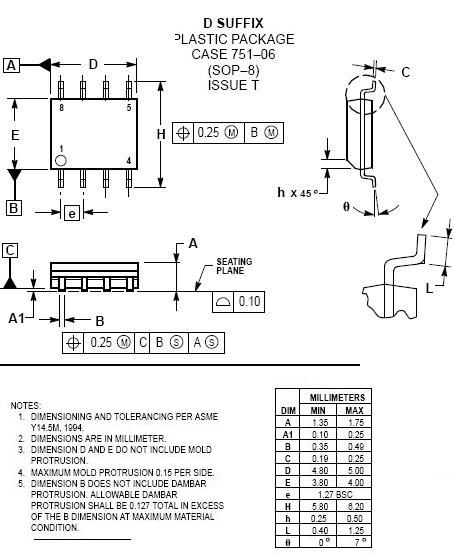

SOP-8 贴片封装图
   图38  SOP-8 贴片封装图

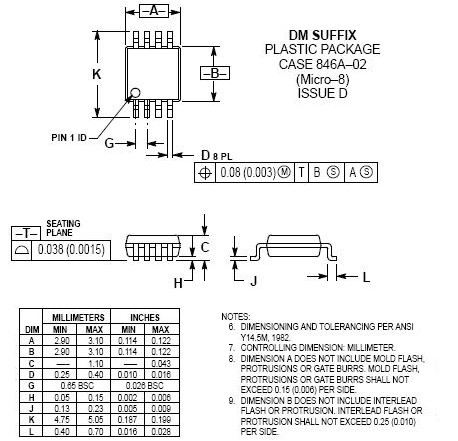

封装图

  图39    封装图
