安规设计中压敏电阻的工作过程及种类
发布者:深圳市踏歌科技有限公司  发布时间:2017-01-09

  压敏电阻是电源安规设计当中比较重要的一个器件,它的作用是,当电路过压时对多余的电流进行吸收,从而起到保护电路的目的。由于其可量产,并且应用范围广,已经被大量应用在各种不同领域的电子产品当中。

  压敏电阻的构成
  压敏电阻器的电阻体材料是半导体,所以它是半导体电阻器的一个品种。现在大量使用的"氧化锌"(ZnO)压敏电阻器,它的主体材料有二价元素(Zn)和六价元素氧(O)所构成。所以从材料的角度来看,氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。

  压敏电阻电路的工作过程
  相信大家都知道压敏电阻的作用,但是其究竟是利用什么样的方法对电路进行过压保护的呢?当加在它上面的电压低于它的阀值"UN"时,流过它的电流极小,相当于一只关死的阀门,当电压超过UN时,流过它的电流激增,相当于阀门打开。利用这一功能,可以抑制电路中经常出现的异常过电压,保护电路免受过电压的损害。

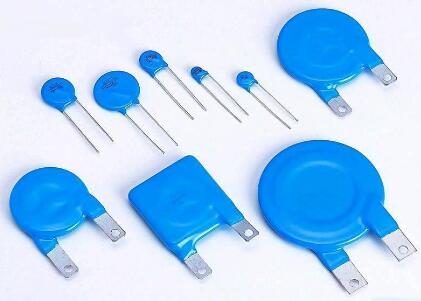

安规设计中压敏电阻的工作过程及种类

  不同应用分类
  根据应用的不同,压敏电阻上作用的电压与电流应力也不尽相同。因而对压敏电阻的要求也不相同,注意区分这种差异,对于正确使用是十分重要的。根据使用目的的不同,可将压敏电阻区分为两大类,一种是保护用压敏电阻,另一种是电路功能用压敏电阻。下面,就来对这两种压敏电阻进行介绍。

  保护用压敏电阻
  此类压敏电阻的主要用来对电源保护进行区分,并且保护用压敏电阻还经常用于信号线和资料线的保护,它们要满足不同的技术标準的要求。在压敏电阻中,根据连续工作电压的不同,能够将跨电源线用压敏电阻器区分为交流用,或直流用两种类型,压敏电阻在这两种电压应力下的老化特性表现不同。
  根据压敏电阻承受的异常过电压特性的不同,可将压敏电阻区分为浪涌抑制型,高功率型和高能型这叁种类型。
  浪涌抑制型压敏电阻,是指用于抑制雷电过电压和操作过电压等瞬态过电压的压敏电阻器,这种瞬态过电压的出现是随机的,非周期的,电流电压的峰值可能很大。绝大多数压敏电阻器都属于这一类。
  高功率型压敏电阻,是指用于吸收周期出现的连续脉衝群的压敏电阻器,例如并接在开关电源变换器上的压敏电阻,这里衝击电压周期出现,且周期可知,能量值一般可以计算出来,电压的峰值并不大,但因出现频率高,其平均功率相当大。
  高能型压敏电阻,指用于吸收发电机励磁线圈,起重电磁铁线圈等大型电感线圈中的磁能压敏电压器,对这类应用,主要技术指标是能量吸收能力。
  压敏电阻器的保护功能,绝大多数应用场合下,是可以多次反复作用的,但有时也将它做成电流保险丝那样的"一次性"保护器件。例如并接在某些电流互感器负载上的带短路接点压敏电阻。

  电路功能用压敏电阻
  在电路当中,瞬态的过电压保护主要依靠压敏电阻来实现,可由于其身上存在着接近半导体稳压管的伏安特性,使其能够在电路当中扮演多元化的角色。压敏电阻在电路中能够用作一下多种用途:直流高压小电流稳压元件,其稳定电压可高达数千伏以上,这是硅稳压管无法达到的;电压波动检测元件;直流电瓶移位元件;均压元件;萤光启动元件。
  本篇文章对电路安规中压敏电阻进行了系统的介绍,从压敏电阻的概念到工作原理,再到不同的应用分类,都进行了较为详细的讲解。对于新手来说,是趋于基础知识巩固的一篇文章。希望大家在阅读过本篇文章后,能对安规中的压敏电阻有进一步的了解。
