陶瓷电感应用注意事项!
发布者:深圳市踏歌科技有限公司  发布时间:2017-02-20
  陶瓷电感采用迭层独石结构、具有高可靠性,高自谐频率,高Q值等特性。电子作为国际领先的磁性器件龙头企业,依托自身强大的自动化技术,产能充足,产品一致性好。该产品可应用于诸多通讯电子设备等射频线路。通常情况下,陶瓷电感在射频线路中起到的作用如下:
  射频电路阻抗匹配(RF impedance match)
  射频谐振(RF resonance)
  射频供电线路扼流(RF choke)
  射频滤波和隔离(RF filtering and isolation )

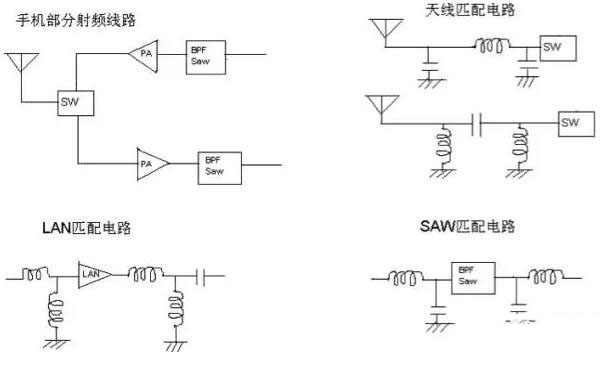

  陶瓷电感具体应用
  电子量产化陶瓷电感分类如下:
  SDCL(01005~0603 inch)系列:叠层陶瓷电感,适用于频率较高的各种回路,如各种通讯设备的射频电路,选频电路等。
  SDWL-C(0402~1812 inch)系列:绕线陶瓷电感,具有高精度,高S.R.F,高额定电流等特点,价格也相对较高,因此通常应用于对性能要求比较高,或者定位高端的产品。
  HQ(0402~0603 inch)系列:叠层陶瓷电感,但具有高S.R.F及高Q值,与绕线陶瓷SDWL-C系列性能相当。

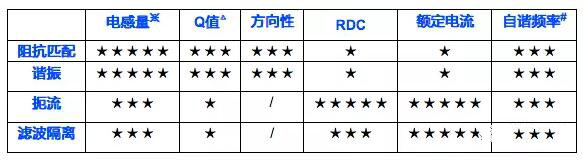

  表1.陶瓷电感性能与应用相关性
陶瓷电感性能与应用相关性
  备注:★数量多代表相关性强,/代表无关;※:应用频率下的电感量一致性;△:应用频率下的Q值;#:自谐频率的一致性。

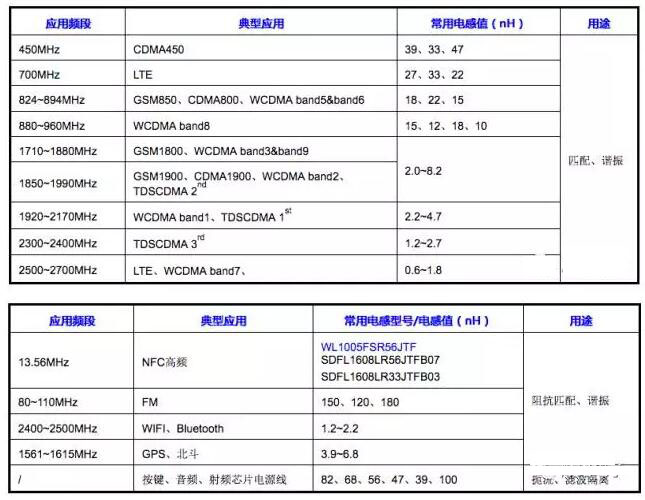

  表2.常用电感型号或电感量推荐表
常用电感型号或电感量推荐表
  陶瓷电感应用注意事项
  1、发生问题:应用端线路损耗大,灵敏度偏低,不良率低于1%
  本质原因可能是匹配电路中电感(电容)选型不当造成。具体而言,当电感(电容)贴于主板后在应用频率下所表现的电感量(电容量)并非最优值导致匹配不良。可能导致上述匹配不良的分析:
  (1)不同厂家标称值相同的产品在应用频率下电感量有偏差,直接替换导致不良;
  (2)初始调试选型不佳,未选择最优电感值,部分上下限偏差产品匹配不良;
  (3)电感极性,不同方向贴片时表现的电感量有偏差导致匹配不良;
  解决措施:按照新厂家系列产品进行调试,选取应用最优值所对应的电感型号;由电感极性造成的匹配不良,可使用带Mark标记方向的电感调试。
  2、发生问题:应用端灵敏度偏低,不良率100%
  可能原因分析:应用频率下电感Q值偏低。伴随着采用多模化等通信产品的功能化,迫切要求这些产品的电路中用的电感器高性能化,尤其要求电感器具有更高的Q值。在ANT外围电路和SAW滤波器的匹配方面,采用高Q化的电感器可提高接受灵敏度和降低发送时的损耗。另外,VCO振荡线圈的高Q化,可稳定振荡信号和提高C/N比,这都与提高无线通信的品质有关。
  解决措施:选用SDWL-C系列绕线陶瓷电感或HQ系列等高Q值电感。
  3、发生问题:应用端电感线路不导通,不良率低于1%
  可能原因分析:电感开路或电感虚焊或焊接偏位。造成电感开路原因分析如下:
  (1)电感中有持续过大电流通过使电感电极烧断,如音频功放电路的电感额定电流小于工作电流而开路;解决措施:使用更低RDC产品,必要时采用更大尺寸电感。
  (2)电感中有脉冲电流通过使电感电极烧断,如按键电路中的电感遭受ESD冲击开路;解决措施:设计ESD保护电路,或使用更低RDC产品,必要时采用更大尺寸电感。
  (3)电感处于主板边缘,分板时过大应力致电感电极断开;解决措施:合理布局PCB上电感的位置和摆放方向;减小分板应力。
