tvs二极管的作用
发布者:深圳市踏歌科技有限公司  发布时间:2016-08-01
  TVS二极管在线路板上与被保护线路并联,当瞬时电压超过电路正常工作电压后,TVS二极管便发生雪崩,提供给瞬时电流一个超低电阻通路。其结果是瞬时电流通过二极管被引开,避开被保护器件,并且在电压恢复正常值之前使被保护回路一直保持截止电压。当瞬时脉冲结束以后,TVS二极管自动回复高阻状态,整个回路进入正常电压。

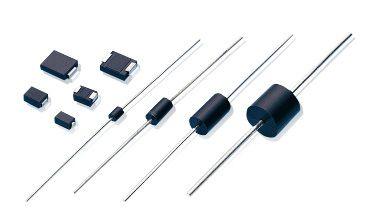

  瞬态抑制二极管简称TVS (Transient Voltage Suppressor ),又叫钳位二极管,由P-N结面积组成,可分为单向TVS管和双向TVS管,单向的有正负极,双向的没有正负极。
  TVS二极管广泛应用于半导体及敏感零件的保护,二级电源和信号电路的保护,以及防静电等。
tvs二极管的作用
  TVS管是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时,它能以10-12秒量级的速度,将其两极间的高阻抗变为低阻抗,吸收高达数千瓦的浪涌功率,使两极间的电压箝位于一个预定值,有效地保护电子线路中的精密元器件免受各种浪涌脉冲的损坏。由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小等优点,目前 已广泛应用于计算机系统、通信设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、 CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/ 变速器、工控回路、继电器、接触器噪声的抑制等各个领域。
  TVS即瞬态抑制二极管,和我们较熟悉的稳压管工作原理相通,只不过反应更快为纳秒级,但抗冲击浪涌电压能力较稳压管差。因此,完全可以用稳压二极管代换来进行应急修理。
