自恢复保险丝选型方法
发布者:深圳市踏歌科技有限公司  发布时间:2016-08-01
  1、确定电路的参数:
  a 最大工作环境温度 b 标准工作电流 c 最大工作电压(Umax) d 最大故障电流(Imax)
  2、自恢复保险丝原理
  自恢复保险丝是由高科技聚合树脂及纳米导电晶粒经特殊工艺加工制成,正常情况下,纳米导电晶
  体随树脂基链接形成链状导电通路,保险丝正常工作;当电路发生短路或者过载时,流经保险丝的大电流使其集温升高,当达到居里温度时,其态密度迅速减小,相变增大,内部的导电链路呈雪崩态变或断裂,保险丝呈阶跃式迁到高阻态,电流被迅速夹断,从而对电路进行快速,准确的限制和保护,其微小的电流使保险丝一直处于保护状态,当断电和故障排除后,其集温降低,态密度增大,相变复原,纳米晶体还原成链状导电通路,自恢复保险丝恢复为正常状态,无需人工更换。

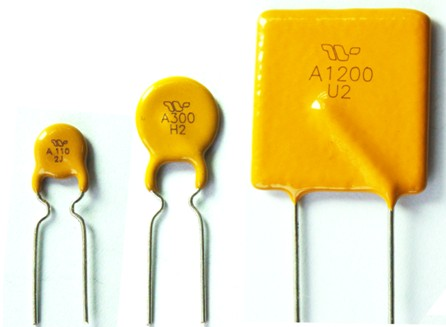

自恢复保险丝选型方法
  3、将所选元件的最大电气额定值与电路最大工作电压和故障电流作比较
  使用电气特性表来验证您在第2步中所选的元件是否将采用电路的最大工作电压和故障电流。查阅装置的最大工作电压和最大故障电流。确保Umax和Imax大于或等于电路的最大工作电压和最大故障电流。
  4、根据电路工作最大环境温度和电路中工作电流,对照自恢复保险丝温度折减率选出维持电流适合的产品规格
  5、验证环境工作温度
  确保应用场合的最小和最大环境温度在自恢复保险丝元件的工作温度范围内。大多数自恢复保险丝元件的工作温度范围介于-40℃到85℃。
  6.对照规格书中提供的数据,确认该种规格热敏电阻的尺寸符合要求。
