气体放电的放电管的工作原理
发布者:深圳市踏歌科技有限公司  发布时间:2016-08-17
  气体放电的放电管的工作原理:
  当外加电压增大到超过气体的绝缘强度时,两极间的间隙将放电击穿,由原来的绝缘状态转化为导电状态,导通后放电管两极之间的电压维持在放电弧道所决定的残压水平。
  五极放电管的主要部件和两极、三极放电管基本相同,有较好的放电对称性,可适用于多线路的保护。(常用于通信线路的保护)两极放电管的放电分散性比较大,在使用两极放电管时,可能将共模过电压转变为差模过电压。系统中加在放电管两端的系统正常运行电压应低于维持放电的电压,否则会产生续流问题。维持辉光放电的电压值比维持弧光放电的电压值要大。
气体放电的放电管的工作原理
(网络配图)

  系统中加在放电管两端的系统正常运行电压应低于维持放电的电压,否则会产生续流问题。维持辉光放电的电压值比维持弧光放电的电压值要大。
  维持管子放电的电压值的测量方法。不同品种的放电管,其维持放电电压值的差异是比较大的。一般在实际应用中,在辉光放电区不容易产生续流,在电弧区可能产生续流(因为要维持电弧区的续流所需要的电压值比维持辉光放电的电压值要小),这时候就要采取限流措施(如可以使用正温度系数的电阻,熔断器,与压敏电阻串联使用)。

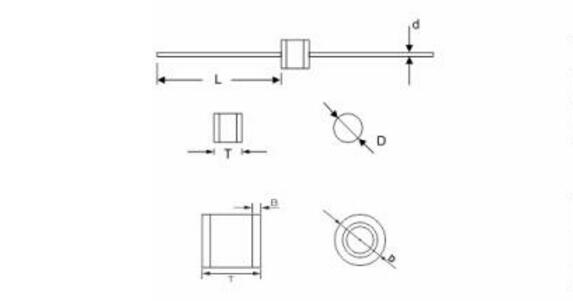

气体放电的放电管的工作原理
(网络配图)

  气体放电管的工作原理可以简单地总结为气体放电。当两级间产生足够大的电量,则会造成极间间隙被放电击穿,这时其便由绝缘状态转变成为导电状态,这种现象与短路较为相似。当处于导电状态下时,两极间的电压会较低,一般是在20~50V之间,因此,其能够对后级电路起到很好的保护作用。
  气体放电管采用陶瓷密闭封装,内部由两个或数个带间隙的金属电极,充以惰性气体(氩气或氖气)构成。当加到两电极端的电压达到使气体放电管内的气体击穿时,气体放电管便开始放电,并由高阻变成低阻,使电极两端的电压不超过击穿电压。
