ESD保护器件的典型应用
发布者:深圳市踏歌科技有限公司  发布时间:2016-08-24
  ESD保护器件的典型应用,主要分为三大方面,1.为底部连接器的应用、2 为RJ-45(10/100M以太网网络)、3. 为视频线路的保护。
ESD保护器件的典型应用

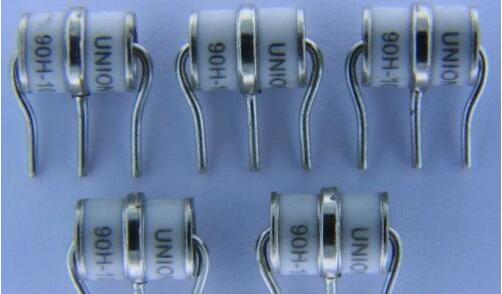

(网络配图)
  1.ESD保护器件底部连接器的应用
  ESD保护器件底部连接器设计广泛应用在移动消费类产品上,目前,市场上应用产品主要为移动电话、PDA、DSC(数码相机)以及MP3等便携产品。
  由于是直流回路,可选用高电容器件。因此端口可能会受到高能量的冲击,我们可以选用集成了TVS和过流保护功能的器件。其中数据线保护IC为NZQA5V6XV5T1、NZQA6V2XV5T1、NZQA6V8XV5T1、NZQA8V2XV5T1、NZQA5V6AXV5T1、NZQA6V8AXV5T1、MSQA6V1W5T2、SMF05T1和NSQA6V8AW5T2。以上的产品都带4个单相独立线路ESD保护,其中,MSQA系列、NSQA系列和SMF05的封装形式是SC-88A,NZQA系列的封装形式是SOT-553。
其中NZQA5V6XV5是5.6V单向式TVS保护器件;NZQA6V2XV5是6.2V单向式TVS保护器件;NZQA6V8XV5是6.8V单向式TVS保护器件;NZQA6V8AXV5是6.8V单向式、低电容TVS保护器件;NUP4102XV6是14V双向式、低电容TVS。这些SOT5xx封装的TVS器件均针对260℃回焊温度处理工艺生产,符合100%无铅和静电放电保护的要求,比传统的SC88封装减少电路板空间达36%,降低厚度40%,适合用于对电路板空间要求严格的便携设备,如手机、数码相机、MP3播放器。
ESD保护器件的典型应用
(网络配图)
  2 RJ-45(10/100M以太网网络) RJ-45接口广泛应用在网络连接的接口设备上,典型的应用就是10/100M以太网网络。
  --SL05,工作电压是5V。实际上该公司有一系列的SLXX产品,产品从SL05到SL24,工作电压覆盖5V、12V、15V、24V。符合IEC 61000-4-2(ESD)15kV(空气)8kV(接触)/IEC 61000-4-4(EFT)40A(5/50ns)/IEC 61000-4-5(Lightning)12A(8/20us)标准,除了用在LAN/WAN设备上,还适合用于高速数据线保护,移动电话和USB端口的保护。
  3. 视频线路的保护
  目前,视频常见的输出端口设计有D-SUB(如图3)、DVI(28线)、SCART(19线)和D-TERMINAL(主要日系产品在用)。视频数据线具有高数据传输率,数据传输率高达480Mbps,有的视频数据传输率达到1G以上,因此我们要选择低电容LCTVS,它通常是将一个低电容二极管与TVS二极管串联起来,以降低整个线路的电容(可低于3pF),为此达到高速率回。
