陶瓷气体放电管选型五大要点分析-踏歌电子
发布者:深圳市踏歌科技有限公司  发布时间:2016-09-19
  对于电路保护、防护方案都是工程师根据产品的防护等级以及实际的工作电压、电流和功率值等设计出来的,防护方案是否有效除了方案设计之外还有一个重要因素——电子保护器件的选型。究竟工程师该如何选择陶瓷气体放电管呢?下面防雷防静电、防过电流、防过电压的电路保护专家踏歌电子就以防雷器件陶瓷气体放电管为例,来为广大朋友们来详细讲解陶瓷气体放电管的选型吧!

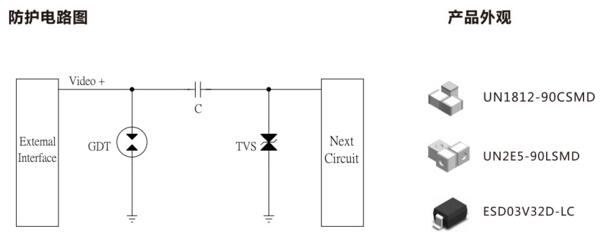

陶瓷气体放电管射频防护方案电路图一
(射频防护方案电路图一)
  陶瓷气体放电管的选型:
  陶瓷气体放电管(GDT)
  GDT【UN3E5-90LM】直流标称电压:90±20%V,冲击电流(8/20μS):5kA,电容值<1.5pF,电阻值>1GΩ;
  GDT【UN3E5-90MM】直流标称电压:90±20%V,冲击电流(8/20μS):10kA,电容值<1.5pF,电阻值>1GΩ;
  瞬态抑制二极管(TVS)
  TVS【ESD03V32D-LC】Vrwm:3.0V;Vb:4.0V;防静电能力(接触/空气):8KV/15KV;结电容(f=1MHz):1.2pF;封装为SOT-323
  ①在快速脉冲冲击下,陶瓷气体放电管气体电离需要一定的时间(一般为0.2~0.3μs,最快的也有0.1μs左右),因而有一个幅度较高的尖脉冲会泄漏到后面去。若要抑制这个尖脉冲,有以下几种方法:a、在放电管上并联电容器或压敏电阻;b、在放电管后串联电感或留一段长度适当的传输线,使尖脉冲衰减到较低的电平;c、采用两级保护电路,以放电管作为第一级,以TVS管或半导体放电管作为第二级,两级之间用电阻、电感或自恢复保险丝隔离。
  ②直流击穿电压Vsdc的选择:直流击穿电压Vsdc的最小值应大于可能出现的最高电源峰值电压或最高信号电压的1.2倍以上。
  ③冲击放电电流的选择:要根据线路上可能出现的最大浪涌电流或需要防护的最大浪涌电流选择。放电管冲击放电电流应按标称冲击放电电流(或单次冲击放电电流的一半)来计算
  ④陶瓷气体放电管因击穿电压误差较大,一般不作并联使用。
  ⑤续流问题:为了使放电管在冲击击穿后能正常熄弧,在有可能出现续流的地方(如有源电路中),可以在放电管上串联压敏电阻或自恢复保险丝等限制续流,使它小于放电管的维持电流。

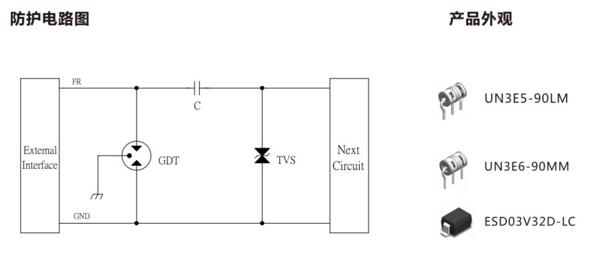

陶瓷气体放电管射频防护方案电路图二
(射频防护方案电路图二)
  对此,大家若不懂或不太明白陶瓷气体放电管怎么选型的,可根据以上踏歌电子给出的五大要点来进行你的选型所需,也可联系我们,专业为为您一一解答心中的疑问以及一脑雾水的困惑。感谢你的阅读欣赏本文。
