压敏电阻符号概述大全
发布者:深圳市踏歌科技有限公司  发布时间:2016-09-28

  本篇文章为大家详细讲解压敏电阻符号概述大全,那么压敏电阻符号有哪些?压敏电阻符号表示法是什么呢?接下来踏歌电子技术小编解开谜题时刻!
  压敏电阻是用于防雷,防浪涌等产品中的,它的符号标志有例如:ZOV 5D151K 型号定义为:ZOV是压敏电阻的品牌,5是压敏电阻的直径φ5mm ,D字母直径,271是压敏电压,270V,K表示精度为10%。但是不用作用的压敏电阻用不同字母符号表示,以下我们会讲到压敏电阻符号的字母意义。
  压敏电阻的型号命名及含义:
  一部分:主称
  第二部分:类别
  第三部分:用途或特征
  第四部分:序号 字母  含义 字母

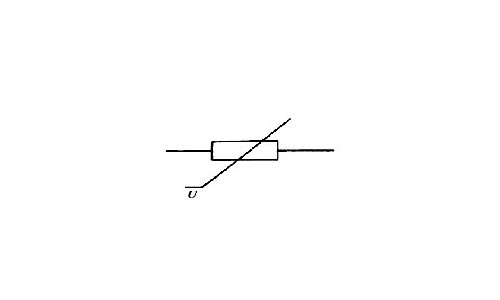

压敏电阻符号图

  M敏感电阻
  Y压敏电阻
  普通型用数字表示序号,有的在序号的后面还标有标称电压通流容量或电阻体直径、标称电压、电压误差等,以下是各类压敏电阻符号表示的意义。
  D通用
  B补偿用
  C消磁用
  E消噪用
  G过压保护用
  H灭弧用
  K高可靠用
  L防雷用
  M防静电用
  N高能型
  P高频用
  S元器件保护用
  T特殊型
  W稳压用
  Y环型
  Z组合型
  如在电路图中看到或者在采购单中看到以上字母符号:
  第一部分用字母 “M” 表示主称为敏感电阻。
  第二部分用字母 “Y” 表示敏感电阻器为压敏电阻。
  第三部分用字母表示压敏电阻的用途的特征。
  第四部分用数字表示序号,有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
  例如:MYL1-1(防雷用压敏电阻器)  MY31-470/3(470V/3kA普通压敏电阻器)Y—压敏电电阻   L—防雷用
  压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两极间,压敏电阻可以将电压钳位到一个相对固定的电压值,从而实现对后级电路的保护。压敏电阻的主要参数有:压敏电压、通流容量、结电容、响应时间等。

  在此踏歌电子小编强烈阅读推荐:压敏电阻器符号介绍注解http://www.tergy.com/297/355.html 来对压敏电阻符号的了解更彻底吧!
