负温度系数热敏电阻参数
发布者:深圳市踏歌科技有限公司  发布时间:2016-10-26
  抑制浪涌用NTC热敏电阻,是一种大功率的圆片式热敏电阻,常用于有电容器、加热器和马达启动的电子电路中。
  在电路电源接通瞬间,电路中会产生比正常工作时高出许多倍的浪涌电流,而NTC热敏电阻的初始阻值较大,可以抑制电路中过大的电流,从而保护其电源电路及负载。
  当电路进入正常工作状态时,热敏电阻由于通过电流而引起阻体温度上升,电阻值下降至很小,不会影响电路的正常工作。
  该产品具有承受功率大、热响应速度快、抑制大电流能力强的特点,能保证计算机等设备的电源和电子电路免受大电流冲击而损坏,是提高电路可靠性的理想元件。

  主要技术—热敏电阻参数:
型号 R25+-20%
(Ω)
稳态电流
(A)
残余电阻
(Ω)
耗散功率
(mW/℃)
时间常数
(S)
工作温度
(℃)
3D-9 3 4 0.120 11 35 -55/+200
4D-9 4 3 0.190 11 35 -55/+200
5D-9 5 3 0.210 11 34 -55/+200
6D-9 6 2 0.315 11 34 -55/+200
8D-9 8 2 0.400 11 32 -55/+200
10D-9 10 2 0.458 11 32 -55/+200
12D-9 12 1 0.652 11 32 -55/+200
16D-9 16 1 0.802 11 31 -55/+200
20D-9  20 1 0.864 11 30 -55/+200
30D-9 30 1 1.022 11 30 -55/+200
50D-9 50 1 1.252 11 30 -55/+200
80D-9 80 0.8 2.010 11 30 -55/+200
2.5D-11 2.5 5 0.095 13 43 -55/+200
3D-11 3 5 0.100 13 43 -55/+200
4D-11 4 4 0.150 13 44 -55/+200
5D-11 5 4 0.156 13 45 -55/+200
6D-11 6 3 0.240 13 45 -55/+200
8D-11 8 3 0.255 13.5 47 -55/+200
10D-11 10 3 0.275 14 47 -55/+200
12D-11 12 2 0.426 14 48 -55/+200
16D-11 16 2 0.470 14 50 -55/+200
20D-11 20 2 0.512 15 52 -55/+200
30D-11 30 1.5 0.667 15 52 -55/+200
50D-11 50 1.5 1.201 15 51 -55/+200
80D-11 80 1.2 1.656 15 51 -55/+200
1.3D-13 1.3 7 0.062 13 60 -55/+200
1.5D-13 1.5 7 0.073 13 60 -55/+200
2.5D-13 2.5 6 0.088 13 60 -55/+200
3D-13 3 6 0.092 14 60 -55/+200
4D-13 4 5 0.120 15 67 -55/+200
5D-13 5 5 0.125 15 68 -55/+200
6D-13 6 4 0.170 15 65 -55/+200
7D-13 7 4 0.188 15 65 -55/+200
8D-13 8 4 0.194 15 60 -55/+200
10D-13 10 4 0.206 15 65 -55/+200
12D-13 12 3 0.316 16 65 -55/+200
15D-13 15 3 0.335 16 60 -55/+200
16D-13 16 3 0.338 16 60 -55/+200
20D-13 20 3 0.372 16 65 -55/+200
30D-13 30 2.5 0.517 16 65 -55/+200
1.3D-15 1.3 8 0.048 18 68 -55/+200
1.5D-15 1.5 8 0.052 19 69 -55/+200
2.5D-15 2.5 7 0.070 19 79 -55/+200
3D-15 3 7 0.075 18 76 -55/+200
4D-15 4 6 0.097 20 76 -55/+200
5D-15 5 6 0.112 20 76 -55/+200
6D-15 6 5 0.155 20 80 -55/+200
7D-15 7 5 0.173 20 80 -55/+200
8D-15 8 5 0.178 20 80 -55/+200
10D-15 10 5 0.180 20 75 -55/+200
12D-15 12 4 0.250 20 75 -55/+200
15D-15 15 4 0.268 21 85 -55/+200
16D-15 16 4 0.276 21 70 -55/+200
20D-15 20 4 0.288 17 86 -55/+200
30D-15 30 3.5 0.438 18 75 -55/+200
0.7D-20 0.7 12 0.018 25 89 -55/+200
1.3D-20 1.3 9 0.037 24 88 -55/+200
3D-20 3 8 0.055 24 88 -55/+200
5D-20 5 7 0.087 23 87 -55/+200
6D-20 6 6 0.113 25 103 -55/+200
8D-20 8 6 0.142 25 105 -55/+200
10D-20 10 6 0.162 24 102 -55/+200
12D-20 12 5 0.195 24 100 -55/+200
16D-20 16 5 0.212 25 100 -55/+200

  NTC热敏电阻的选型要考虑以下几个要点:
  最大额定电压和滤波电容值
  滤波电容的大小决定了应该选用多大尺寸的NTC。对于某个尺寸的NTC热敏电阻来说,允许接入的滤波电容的大小是有严格要求的,这个值也与最大额定电压有关。在电源应用中,开机浪涌是因为电容充电产生的,因此通常用给定电压值下的允许接入的电容量来评估NTC热敏电阻承受浪涌电流的能力。对于某一个具体的NTC热敏电阻来说,所能承受的最大能量已经确定了,根据一阶电路中电阻的能量消耗公式E=1/2×CV2可以看出,其允许的接入的电容值与额定电压的平方成反比。简单来说,就是输入电压越大,允许接入的最大电容值就越小,反之亦然。

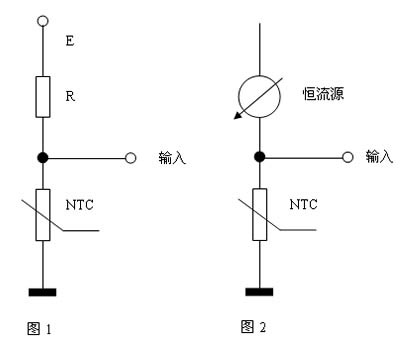

负温度系数热敏电阻参数
  NTC热敏电阻产品的规范一般定义了在220Vac下允许接入的最大电容值。假设某应用条件最大额定电压是420Vac,滤波电容值为200μF,根据上述能量公式可以折算出在220Vac下的等效电容值应为200×4202/2202=729μF,这样在选型时就必须选择220Vac下允许接入电容值大于729μF的型号。
  产品允许的最大启动电流值和长期加载在NTC热敏电阻上的工作电流电子产品允许的最大启动电流值决定了NTC热敏电阻的阻值。假设电源额定输入为220Vac,内阻为1Ω,允许的最大启动电流为60A,那么选取的NTC在初始状态下的最小阻值为Rmin=(220×1.414/60)-1=4.2(Ω)。至此,满足条件的NTC热敏电阻一般会有一个或多个,此时再按下面的方法进行选择。
