假如机电是AC24V的,在机电偏向线对地接一个470K压敏电阻;假如机电是AC220V,则加471K压敏电阻。意义重如果打消机电换相产生的尖峰低压。

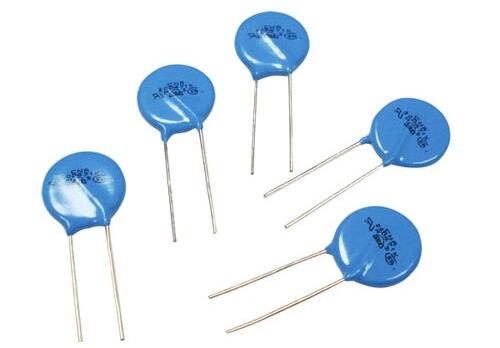

压敏电阻的丈量: 压敏电阻一样平常并联在电路中利用,当电阻两头的电压产生急剧变更时,电阻短路将电流保险丝熔断,起到掩护感化。压敏电阻在电路中,常用于电源过压掩护和稳压。丈量时将万用表置10k档,表笔接于电阻两头,万用表上应显示出压敏电阻上标示的阻值,假如超越这个数值很大,则阐明压敏电阻已损。
压敏电阻标称参数
压敏电阻用字母“MY”表现,如加J为家用,后面的字母W、G、P、L、H、Z、B、C、N、K分离用于稳压、过压掩护、高频电路、防雷、灭弧、消噪、赔偿、消磁、高能或高靠得住等方面。压敏电阻固然能接收很大的浪涌电能量,但不克不及蒙受毫安级以上的连续电流,在用作过压掩护时必需斟酌到这一点。压敏电阻的选用,一样平常抉择标称压敏电压V1mA和通流容量两个参数。
1、所谓压敏电压,即击穿电压或阈值电压。指在划定电流下的电压值,大多数情况下用1mA直流电流通入压敏电阻器时测得的电压值,其产物的压敏电压规模能够从10-9000V不等。可依据详细必要准确选用。一样平常V1mA=1.5Vp=2.2VAC,式中,Vp为电路额外电压的峰值。VAC为额外交换电压的有用值。ZnO压敏电阻的电压值抉择是相当重要的,它关系到掩护后果与利用寿命。如一台用电器的额外电源电压为220V,则压敏电阻电压值V1mA=1.5Vp=1.5×1.414×220V=476V,V1mA=2.2VAC=2.2×220V=484V,是以压敏电阻的击穿电压可选在470-480V之间。
2、所谓通流容量,即最大脉冲电流的峰值是情况温度为25℃情况下,对付划定的打击电流波形和划定的打击电流次数而言,压敏电压的变更不跨越± 10%时的最大脉冲电流值。为了延伸器件的利用寿命,ZnO压敏电阻所接收的浪涌电流幅值应小于手册中给出的产物最大通流量。然而从掩护后果动身,请求所选用的通流量大一些好。在很多情况下,现实产生的通流量是很难准确盘算的,则选用2-20KA的产物。如手头产物的通流量不克不及满意利用请求时,可将几只单个的压敏电阻并联利用,并联后的压敏电稳定,其通流量为各单只压敏电阻数值之和。请求并联的压敏电阻伏安特征只管即便雷同,不然易惹起分流不均匀而毁坏压敏电阻。
压敏电阻器的利用道理
压敏电阻器是一种具备瞬态电压克制功效的元件,能够用来取代瞬态克制二极管、齐纳二极管和电容器的组合。压敏电阻器能够对IC及别的装备的电路停止掩护,避免因静电放电、浪涌及别的瞬态电流(如雷击等)而形成对它们的毁坏。利历时只需将压敏电阻器并接于被掩护的IC或装备电路上,当电压刹时高于某一数值时,压敏电阻器阻值敏捷降低,导通大电流,从而掩护IC或电器装备;当电压低于压敏电阻器事情电压值时,压敏电阻器阻值极高,近乎开路,因此不会影响器件或电器装备的失常事情。
