SOD323封装LC05C,LC12,CLC15,CLC24C型号规格
发布者:深圳市踏歌科技有限公司  发布时间:2016-12-29
特征
  超低泄漏:钠水平
  工作电压:3.3 ~ 24v
  低钳位电压
  符合以下标准:
  –IEC 61000-4-2(ESD)抗扰度试验空气放电:±30kv
  接触放电:±30kv
  –iec61000-4-4(EFT)40a(5/50ns)
  –IEC61000 - 4 - 5(闪电)12a(8 / 20μS)符合RoH

SOD-323封装尺寸
SOD-323封装尺寸

应用
  USB 2的电源和数据线
  机顶盒与数字电视
  数字视频接口(DVI)
  笔记型电脑
  SIM卡端口
  10 / 100以太网

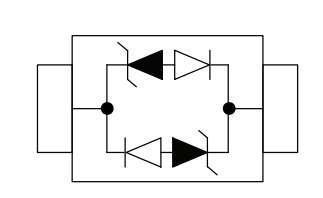

引脚配置
引脚配置

机械特性
  包装:SOD-323封装
  铅完成:无铅
  UL阻燃分类评级标准
  每卷数量:3000pcs
  卷轴尺寸:7英寸

绝对最大额定值(Tamb = 25°C除非另有规定)

Parameter

Symbol

Value

Unit









Peak Pulse Power (8/20µs)

Ppp

350

W









ESD per IEC 61000−4−2 (Air)



± 30





VESD



Kv

ESD per IEC 61000−4−2 (Contact)

± 30













Operating Temperature Range

TJ

-55 to +125









Storage Temperature Range

TSTJ

-55 to +125








电气特性(TA = 25°C除非另有说明)

Part

Device

VRWM

VBR

IT

VC

Vc



IR

C

















μA

(Pf)

Number

















Marking

(V)

(V)

(mA)

@1A

(Max)



(@A)

(Max)

(Typ.)



























LC03C

CC

3.3

4

1

7.5

21



15

40

1

LC05C

AC

5

6

1

9.8

25



14

5

1

LC08C

BC

8

8.5

1

13.4

26



12

2

1

LC12C

DC

12

13.3

1

19.0

30



7

1

1

LC15C

EC

15

16.7

1

24.0

35



6

1

1

LC24C

HC

24

26.7

1

43.0

56



3

1

1

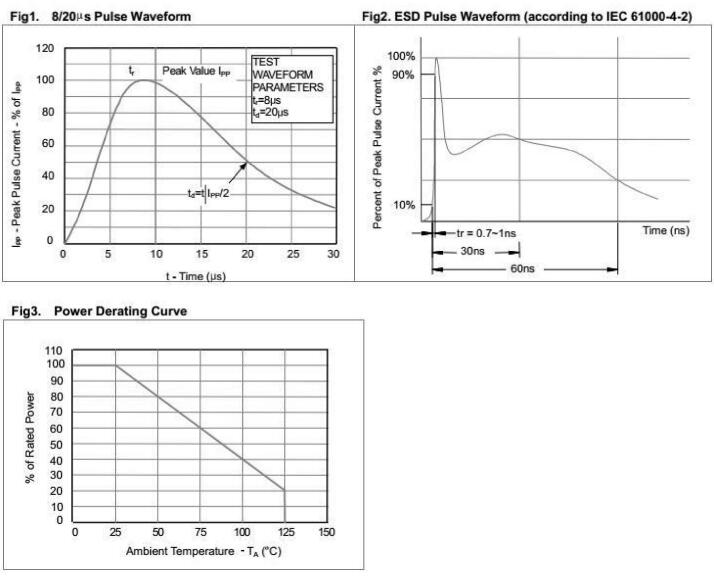

特性曲线
特性曲线

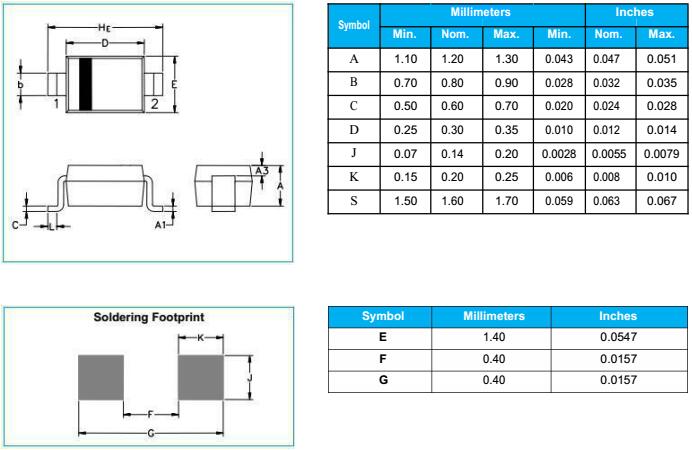

SOD-323封装外形及尺寸
SOD-323封装外形及尺寸


SOD-323封装 LC03C,LC05C,LC12,CLC15,CLC24C规格书下载 →→→
