TVS功率选型,TVS管的选型注意事项!
发布者:深圳市踏歌科技有限公司  发布时间:2017-12-01

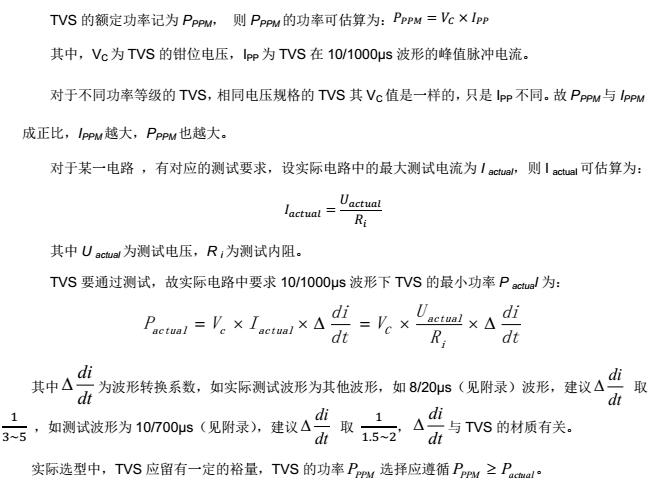

  TVS 产品的额定瞬态功率应大于电路中可能出现的最大瞬态浪涌功率,具体可参照如下计算方法。
TVS功率选型
  Vc钳位电压
  TVS管钳位电压应小于后级被保护电路最大可承受的瞬态安全电压,Vc与TVS的雪崩击穿电压及Ipp都成正比。对于同一功率等级的TVS管,其击穿电压越高VC也越高。
  IR漏电流
  对于一些通信电路及低功耗电路,要特别关注IR,IR不能影响系统的效率及正常工作。一般电压TVS的漏电流会比较大,如果在电压允许的情况下,尽量选择10V以上的TVS管,漏电流会比较小。如果一定要选择低压低电流的TVS管,我司也可提供低漏流的TVS管,我司也可提供低漏流的TVS产品。
  结电容
  TVS管的结电容一般在几十皮纳法。对于同一功率等级的TVS,其电压越低,电容值越大。在一些通信线路中,要注意TVS管的结电容,不能影响线路正常工作。
  封装形式
  TVS的功率从封装形式上也可以体现,封装体积越小,其功率一般也越小,因为TVS的芯片面积直接决定了TVS的功率等级。电路工程师可根据电路设计及测试要求选择合适封装的TVS器件。
