压敏电阻的应用及选型注意事项
发布者:深圳市踏歌科技有限公司  发布时间:2016-08-01
  压敏电阻是一种用得最多的限压器件。广泛的应用于汽车电子、通迅、计算机、消费类电子产品、军用电子产品等方面,特别是在电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件LCD、键盘、I/O接口、IC、MOSFET、CMOS、传感器、手机、DVD、AV、ABS、马达控制板、MP3、PDA、USB接口及高速数据信号线路上进行保护等。

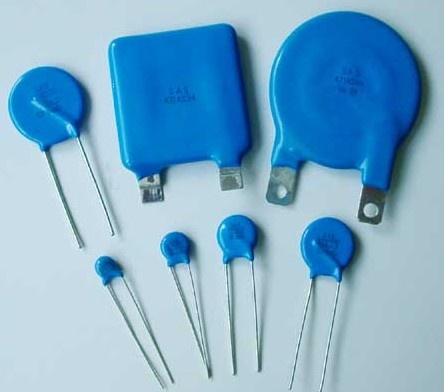

压敏电阻的应用及选型注意事项

  选用压敏电阻器前,应先了解以下相关技术参数:标称电压是指在规定的温度和直流电流下,压敏电阻器两端的电压值。漏电流是指在25℃条件下,当施加最大连续直流电压时,压敏电阻VDR器中流过的电流值。等级电压是指压敏电阻VDR中通过8/20等级电流脉冲时在其两端呈现的电压峰值  。通流量是表示施加规定的脉冲电流(8/20μs)波形时的峰值电流  。浪涌环境参数包括最大浪涌电流Ipm(或最大浪涌电压Vpm和浪涌源阻抗Zo)、浪涌脉冲宽度Tt、相邻两次浪涌的最小时间间隔Tm以及在压敏电阻VDR器的预定工作寿命期内,浪涌脉冲的总次数N等。
  连续施加在压敏电阻两端的电源电压,不能超过规格表中列出的最大持续工作电压值。还要充分考虑到电网(或电路)工作电压的波动幅度,选取压敏电阻的压敏电压值时,要留有足够的余量。国内一般的波动幅度为30%。通过压敏电阻的最大浪涌电流不应超过技术规格书中的最大冲击电流值(也就是最大通流量)。考虑到要耐受多次冲击时,应该选用能耐受10次以上冲击的浪涌电流值。压敏电阻的箝位电压必须小于被保护的部件或设备能承受的最大电压(即安全电压)。
  另外,选用时还必须注意:
  (1)必须保证在电压波动最大时,连续工作电压也不会超过最大允许值,否则将缩短压敏电阻的使用寿命;
  (2)在电源线与大地间使用压敏电阻VDR时,有时由于接地不良而使线与地之间电压上升,所以通常采用比线与线间使用场合更高标称电压的压敏电阻器  。
  压敏电阻所吸收的浪涌电流应小于产品的最大通流量。
