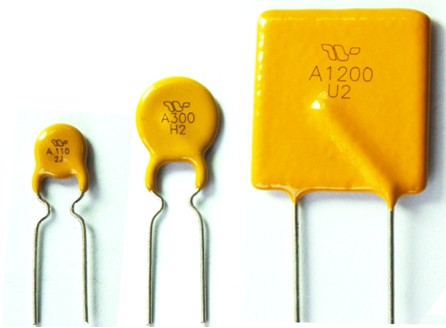

自恢复保险丝选型分析指南:自恢复保险丝是一种过流电子保护元件,采用高分子有机聚合物在高压、高温,硫化反应的条件下,搀加导电粒子材料后,经过特殊的工艺加工而成。习惯上把PPTC叫做自恢复保险丝。自恢复保险丝主要的作用是用来做电器中做过流保护作用。因此自恢复保险丝有耐压值,耐流,维持电流,动作时间等参数。因此在自恢复保险丝选型是要根据所用产品的电压,电流和保护电流等来选择合适的产品。
1、 列出设备线路上的平均工作电流(I)和最大的工作电压(V)
2、 列出工作环境温度正常值及范围,按折减率计算正常电流Ih (详见环境温度与电流值的折减率表)Ih =平均工作电流(I) ÷ 环境温度与电流值的折减率(相关知识:电子元件PTC和NTC的作用分别是什么)
3、根据L 、V值,产品类别及安装方式选择一种自复保险丝系列。(参考各规格表)
4、 选出的自复保险丝的I值必须小于或等于Ih,额定电流是在一定的条件下给出的,如果要求工作在较宽的温度范围,应该留有一定的裕量,一般可以取1.5-2倍。
5.根据该型号的自恢复保险丝的动作时间曲线图确认选出的产品是否符合要求动作保护时间。
6.对照规格书中提供的数据,确认该种规格热敏电阻的尺寸符合要求。
7、由于是半导体聚合物器件,所以开关次数不会那末少的。
8、使用时注意它有一定导通电阻,额定电流越大,电阻越小;高压型的电阻要更大一些。
例如,某控制电路需要过流保护,其工作电压为48伏特、电路正常工作时电流为450毫安、电路的环境温度为50℃。要求电路中电流达到1.4安培时实现保护和电路为5安培时2秒内能够对电路进行迅速保护。我们可以根据其工作电压48伏特,首先选择耐压等级为60伏特的wh60系列自恢复保险丝产品,然后对照该系列产品的维持电流与温度关系列表选择wh60-065或wh60-075两种规格的产品,再根据动作时间与电流的关系图发现,5安培时wh60-065和wh60-075的动作时间都为1秒钟左右的动作时间,但是wh60-065的保护动作电流1.3安培不符合要求,因而最终应选择wh60-075规格的自恢复保险丝。
大家可以根据上面的例子可以看出自恢复保险丝的选型可以根据上方的8个步伐进行精准方案进行自恢复保险丝选型。具体的选型还是要根据具体情况进行选型后最经过实验测试后最确定最终合适的产品。小编希望大家多多来本站踏歌科技学习。不懂可咨询我们客服,一一讲解!
