瞬态抑制二极管的参数及选型问题
发布者:深圳市踏歌科技有限公司  发布时间:2016-08-03
瞬态抑制二极管的参数及选型问题?瞬态电压抑制二极管的钳位电压不是绝对固定不变的,会随电流而变化,初始导通时的电压较低些,当电流达到极限值时,二极管两端的电压(钳位电压)就达到最大值。
选择瞬态抑制二极管管时,一方面击穿电压不能选得过低,以免影响系统的正常工作,另一方面也要保证其最大钳位电压不能超过系统内各元器件的极限电压值,以免在瞬态高压出现时损坏其他元器件。 再有就是要估计一下瞬态高压出现时可能达到的最大瞬态电流值,选择大于此值的瞬态抑制二极管管,以免因瞬态抑制二极管管损坏造成保护失效。
选用瞬态抑制二极管的步骤如下:

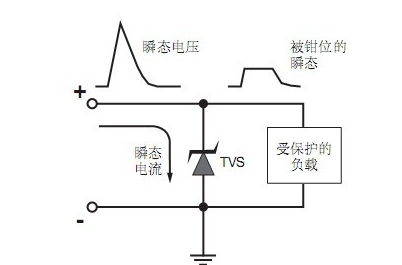

瞬态抑制二极管的参数及选型问题
  1.确定待保护电路的直流电压或持续工作电压。如果是交流电,应计算出最大值,即用有效值*1.414。
  2.瞬态抑制二极管的反向变位电压即工作电压(VRWM)----选择瞬态抑制二极管的VRWM等于或大于上述步骤1所规定的操作电压。这就保证了在正常工作条件下瞬态抑制二极管吸收的电流可忽略不计,如果步骤1所规定的电压高于瞬态抑制二极管的VRWM ,瞬态抑制二极管将吸收大量的漏电流而处于雪崩击穿状态,从而影响电路的工作。
  3.最大峰值脉冲功率:确定电路的干扰脉冲情况,根据干扰脉冲的波形、脉冲持续时间,确定能够有效抑制该干扰的瞬态抑制二极管峰值脉冲功率。
  4.所选瞬态抑制二极管的最大箝位电压(VC)应低于被保护电路所允许的最大承受电压。
  5.单极性还是双极性----双向瞬态抑制二极管用于交流电或来自正负双向脉冲的场合。瞬态抑制二极管有时也用于减少电容。如果电路只有正向电平信号,那麽单向瞬态抑制二极管就足够了。瞬态抑制二极管操作方式如下:正向浪涌时,瞬态抑制二极管处于反向雪崩击穿状态;反向浪涌时,瞬态抑制二极管类似正向偏置二极管一样导通并吸收浪涌能量。在低电容电路里情况就不是这样了。应选用双向瞬态抑制二极管以保护电路中的低电容器件免受反向浪涌的损害。
  6.如果知道比较准确的浪涌电流IPP,那么可以利用VC来确定其功率,如果无法确定功率的概范围,一般来说,选择功率大一些比较好。
