如何选用气体放电管 陶瓷气体放电管的选型
发布者:深圳市踏歌科技有限公司  发布时间:2016-08-17

  在选用气体放电管中,对于对陶瓷气体放电管的选型,少数的客户对此而言,是一难题,不太了解气体放电管的,更是如此。那么,如何正确的选用气体放电管呢?深圳踏歌科技小编在此为用户们讲解下吧!

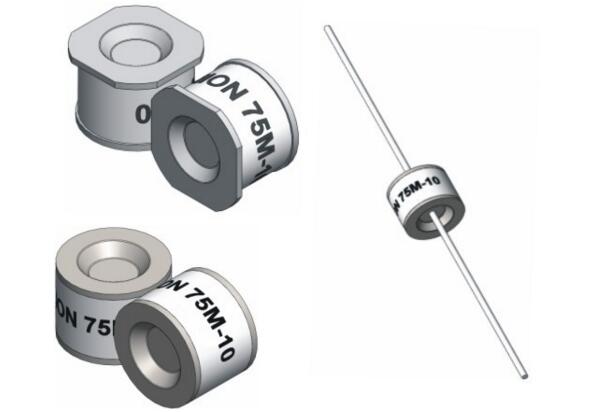

如何选用气体放电管 陶瓷气体放电管的选型

  选用气体放电管的原则:
  1、气体放电管的加入不能影响线路的正常工作,这就要保证气体放电管的直流击穿电压的下限值必须高于线路的最大正常工作电压,据此确定所需放电管的标称直流击穿电压值。
  2、当过电压消失后,要确保放电管及时熄灭,以免影响线路的正常工作。这就要求放电管的过保持电压尽可能高,以保证正常线路工作电压不会引起放电管的持续导通(即续流问题)。
  3、若过电压持续的时间很长,气体放电管的长时间动作将产生很高的热量。为了防止该热量所造成的保护设备或者终端设备的损坏同时也为了防止发生任何可能的火灾,气体放电管此时必须配上适当的短路装置,称之为FS装置,也叫失效保护装置;
  4、确定线路所能承受的最高瞬时电压值,要确保放电管的冲击击穿电压值必须低于此值。以确保当瞬间过压来临时,放电管的反映速度快于线路的反映速度,抢先一步将过电压限制在安全值。
  5、根据线路中可能窜入的冲击电流强度,确定所选用放电管必须达到的耐冲击电流能力。

如何选用气体放电管 陶瓷气体放电管的选型

  陶瓷气体放电管的选型:
  ①在快速脉冲冲击下,陶瓷气体放电管气体电离需要一定的时间(一般为0.2~0.3μs,最快的也有0.1μs左右),因而有一个幅度较高的尖脉冲会泄漏到后面去。若要抑制这个尖脉冲,有以下几种方法:a、在放电管上并联电容器或压敏电阻;b、在放电管后串联电感或留一段长度适当的传输线,使尖脉冲衰减到较低的电平;c、采用两级保护电路,以放电管作为第一级,以TVS管或半导体放电管作为第二级,两级之间用电阻、电感或自恢复保险丝隔离。
  ②直流击穿电压Vsdc的选择:直流击穿电压Vsdc的最小值应大于可能出现的最高电源峰值电压或最高信号电压的1.2倍以上。
  ③冲击放电电流的选择:要根据线路上可能出现的最大浪涌电流或需要防护的最大浪涌电流选择。放电管冲击放电电流应按标称冲击放电电流(或单次冲击放电电流的一半)来计算。
  ④陶瓷气体放电管因击穿电压误差较大,一般不作并联使用。
  ⑤续流问题:为了使放电管在冲击击穿后能正常熄弧,在有可能出现续流的地方(如有源电路中),可以在放电管上串联压敏电阻或自恢复保险丝等限制续流,使它小于放电管的维持电流。
  上面内容就是选用气体放电管的原则和陶瓷气体放电管的选型了,仅此做为参考!
