贴片压敏电阻焊接问题 电路板焊接技巧
发布者:深圳市踏歌科技有限公司  发布时间:2016-08-31
  焊接贴片电阻对于很多新手都是一种极端的考验,为什么这么说呢?因为在普通的pcb板,焊接贴片电阻时,由于焊盘接地散热快,导致焊接困难,对于手工焊接,小编在此给出了解决这个问题有两个方法:
  1、先在接地焊盘点少许焊锡,然后用烙铁熔化焊锡,但电路板充分预热后,放贴片电阻,焊接地线端,再焊接另一端。缺点:费时。
  2、将烙铁温度调高,和平常一样焊接,注意掌握好时间。
贴片压敏电阻焊接问题 电路板焊接技巧

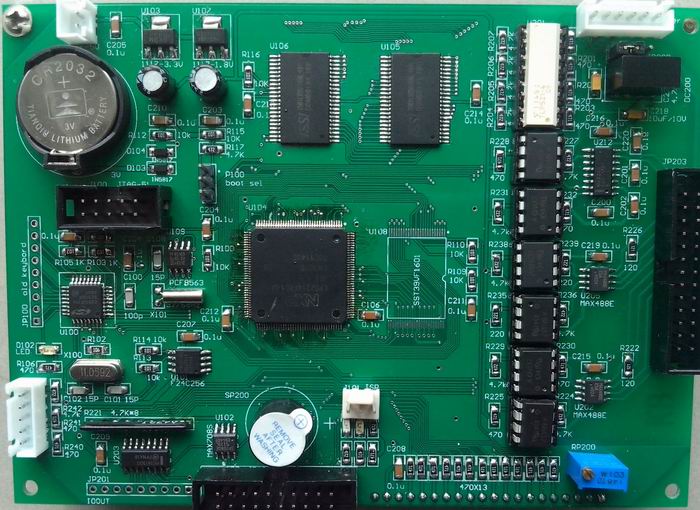

  电路板焊接的主要技巧如下:
  a、焊完所有的引脚后,用焊剂浸湿所有引脚以便清洗焊锡。在需要的地方吸掉多余的焊锡,以消除任何短路和搭接。最后用镊子检查是否有虚焊,检查完成后,从电路板上清除焊剂,将硬毛刷浸上酒精沿引脚方向仔细擦拭,直到焊剂消失为止。
  b、电路板焊接工程师提醒你贴片阻容元件则相对容易焊一些,可以先在一个焊点上点上锡,然后放上元件的一头,用镊子夹住元件,焊上一头之后,再看看是否放正了;如果已放正,就再焊上另外一头。要真正掌握焊接技巧需要大量的实践。
  c、电路板焊接工程师提醒广大读者在焊接之前先在焊盘上涂上助焊剂,用烙铁处理一遍,以免焊盘镀锡不良或被氧化,造成不好焊,芯片则一般不需处理。
  d、用镊子小心地将PQFP芯片放到PCB板上,注意不要损坏引脚。使其与焊盘对齐,要保证芯片的放置方向正确。把烙铁的温度调到300多摄氏度,将烙铁头尖沾上少量的焊锡,用工具向下按住已对准位置的芯片,在两个对角位置的引脚上加少量的焊剂,仍然向下按住芯片,焊接两个对角位置上的引脚,使芯片固定而不能移动。在焊完对角后重新检查芯片的位置是否对准。如有必要可进行调整或拆除并重新在PCB板上对准位置。
  e、开始焊接所有的引脚时,应在烙铁尖上加上焊锡,将所有的引脚涂上焊剂使引脚保持湿润。用烙铁尖接触芯片每个引脚的末端,直到看见焊锡流入引脚。在焊接时要保持烙铁尖与被焊引脚并行,防止因焊锡过量发生搭接。
  这个是要靠经验的,一般SMT维修人员喜欢用刀头烙铁,锡量适当增加把零件一起粘到烙铁头上,在一个焊盘上找准位置再移动一下,另一个焊盘一步到位。练习多了就会了。一开始不会的可以先拿镊子夹住,一头一头焊接。
  若是先用焊锡涂一点电路板上然后用镊子夹贴片电阻,电阻很难贴近电路板导致焊的时候焊锡都跑到引脚下面去了,因此先拨正零件与焊盘之间的位置,镊子顶住零件也可以啊,灵活变动一下,不难的,多练多操作!
贴片压敏电阻焊接问题 电路板焊接技巧
  要是在pcb板上电阻焊接错了位置怎么办?
  要是在pcb板上电阻焊接错了位置,首选把电阻拆出来,重新焊接一个阻值正确的电阻。
  拆电阻方法:
  一、拆贴片电阻元件方法
  向电阻两端的两个焊盘加锡,再用电烙铁同时跟两个焊盘加热,利用烙铁头揭开电阻。
  二、拆分立电阻元件方法
  向电阻两个管脚加锡,用镊子抓紧电阻,用烙铁同时在两个管脚来回加热,锡融化后用镊子将电阻拖出来。也可以先加热一只脚,再加热另外一只脚。
  三、拆排阻方法
  对所有管脚都加锡,用镊子慢慢撬起。
  焊接新电阻时,要先用万用表测一下阻值,再焊上去就好了。
