如何正确选择陶瓷气体放电管? 选型必备五大因素
发布者:深圳市踏歌科技有限公司  发布时间:2016-09-21
  做为一名出色的工程师,电路防护方案都是工程师根据产品的防护等级以及实际的工作电压、电流和功率值等设计出来的,防护方案是否有效除了方案设计之外还有一个重要因素--电子保护器件的选型。那么?在选取陶瓷气体放电管时,都需要具备什么来做出正确的选择陶瓷气体放电管呢?究竟工程师该如何快速选择匹配而又正确陶瓷气体放电管呢?下面呢,防雷,防静电,防过电压,防过电流的电路保护专家踏歌电子就以防雷器件陶瓷气体放电管为例,来详细的为大家讲解陶瓷气体放电管该如果正确的对陶瓷气体放电管选型。以下是陶瓷气体放电管选型必备的五大因素:
如何正确选择陶瓷气体放电管? 选型必备五大因素
  陶瓷气体放电管的选型:

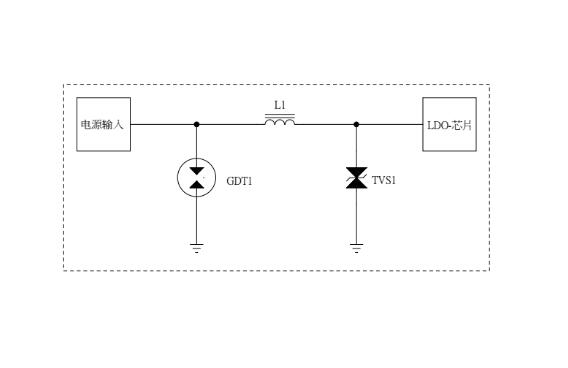

  1)、在快速脉冲冲击下,陶瓷气体放电管气体电离需要一定的时间(一般为0.2~0.3μ s,最快的也有0.1μ s左右),因而有一个幅度较高的尖脉冲会泄漏到后面去。若要抑制这个尖脉冲,有以下几种方法:a、在放电管上并联电容器或压敏电阻;b、在放电管后串联电感或留一段长度适当的传输线,使尖脉冲衰减到较低的电平;c、采用两级保护电路,以放电管作为第一级,以TVS管或半导体放电管作为第二级,两级之间用电阻、电感或自恢复保险丝隔离。
  2)、直流击穿电压Vsdc的选择:直流击穿电压Vsdc的最小值应大于可能出现的最高电源峰值电压或最高信号电压的1.2倍以上。
  3)、冲击放电电流的选择:要根据线路上可能出现的最大浪涌电流或需要防护的最大浪涌电流选择。放电管冲击放电电流应按标称冲击放电电流(或单次冲击放电电流的一半)来计算。
  4)、陶瓷气体放电管因击穿电压误差较大,一般不作并联使用。
  5)、续流问题:为了使放电管在冲击击穿后能正常熄弧,在有可能出现续流的地方(如有源电路中),可以在放电管上串联压敏电阻或自恢复保险丝等限制续流,使它小于放电管的维持电流。
如何正确选择陶瓷气体放电管? 选型必备五大因素
  陶瓷气体放电管简述:
  陶瓷气体放电管是目前应用最广泛的一种防雷器件,无论是交直流电源的防雷还是各种信号的防雷,都能起到很好的保护作用。陶瓷放电管用陶瓷密闭封装,内部由两个或多个带间隙的金属电极,充以惰性气体氩气,氖气构成,当加到两电极端的电压达到使气体放电管内的气体击穿时,气体放电管开始放电,由高阻抗变成低阻抗,使浪涌电压迅速短路至接近零电压,并将过电流释放入地,从而对后续电路起到保护作用。
