电涌保护器安装接线图——电涌保护器接入模式
　　在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
　　但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
　　在ＴＴ制式中，当第一级电涌保护器位于漏电保护器之后，可作上述共模接法。当第一级电涌保护器位于漏电保护器之前，且高压系统为中心点接地系统，电涌保护器应作“３＋１”接法，即三个相线对中性线各接一个电涌保护器，中性线对保护地线再接一个电涌保护器。
　　在ＩＴ制式中，电涌保护器只作共模接法。 　　说明：

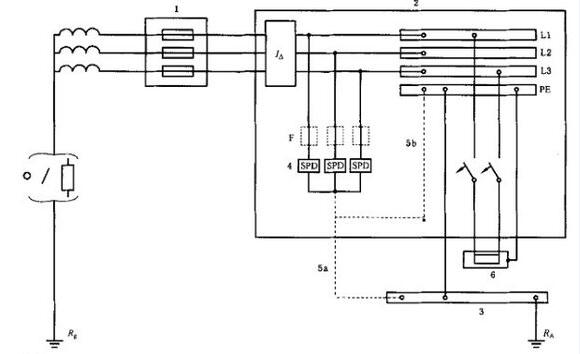

　　1、装置的电源。
　　2、配电盘。
　　3、总接地端子或棒。
　　4、电涌保护器。
　　5、SPD的接地，5a或5b。
　　6、被保护设备。
　　7、剩余电流保护装置（RCD）。
　　F——SPD制造厂要求装设的保护器（例如：熔断器、断路器、RCD）；
　　RＡ——装置的地电极；
　　RＺ——供电系统的地电极；
　　（）/----开路或。 　　说明：
　　B1，B2——建筑物1，2。
　　MB——主体建筑。
　　EB——等电位接线板。
　　MPB——主配电盘。
　　Eｑ——负载设备。
　　PB——配电盘。
