TVS瞬变二极管选型技巧
发布者:深圳市踏歌科技有限公司  发布时间:2016-10-18
TVS瞬变二极管选型技巧
1、 确定被保护电路的最大直流或连续工作电压、电路的额定标准电压和“高端”容限。
2、 TVS瞬变二极管额定反向关断VWM应大于或等于被保护电路的最大工作电压。若选用的VWM太低,器件可能进入雪崩或因反向漏电流太大影响电路的正常工作。串行连接分电压,并行连接分电流。
3、 TVS瞬变二极管的最大箝位电压VC应小于被保护电路的损坏电压。

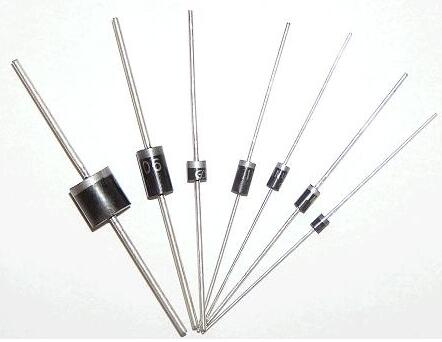

TVS瞬变二极管
4、 在规定的脉冲持续时间内,TVS瞬变二极管的最大峰值脉冲功耗PM必须大于被保护电路内可能出现的峰值脉冲功率。在确定了最大箝位电压后,其峰值脉冲电流应大于瞬态浪涌电流。
5、 对于数据接口电路的保护,还必须注意选取具有合适电容C的TVS瞬变二极管器件。
6、 根据用途选用TVS瞬变二极管的极性及封装结构。交流电路选用双极性TVS瞬变二极管较为合理;多线保护选用TVS瞬变二极管阵列更为有利。
7、 温度考虑。瞬态电压抑制器可以在-55~+150℃之间工作。如果需要TVS瞬变二极管在一个变化的温度工作,由于其反向漏电流ID是随增加而增大;功耗随TVS瞬变二极管结温增加而下降,从+25℃到+175℃,大约线性下降50%雨击穿电压VBR随温度的增加按一定的系数增加。因此,必须查阅有关产品资料,考虑温度变化对其特性的影响。
