贴片电容的作用是什么?
发布者:深圳市踏歌科技有限公司  发布时间:2016-12-12
  其作用主要是清除由芯片自身产生的各种高频信号对其他芯片的串扰,从而让各个芯片模块能够不受干扰的正常工作。在高频电子振荡线路中,贴片式电容与晶体振荡器等元件一起组成振荡电路,给各种电路提供所需的时钟频率。

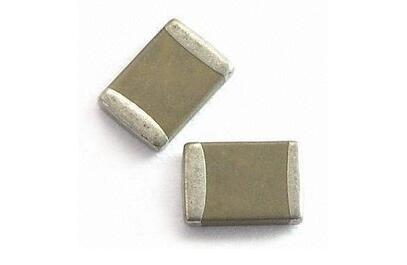

  贴片式电容有贴片式陶瓷电容、贴片式钽电容、贴片式铝电解电容。贴片式陶瓷电容无极性,容量也很小(PF级),一般可以耐很高的温度和电压,常用于高频滤波。陶瓷电容看起来有点像贴片电阻(因此有时候我们也称之为“贴片电容”),但贴片电容上没有代表容量大小的数字。
贴片电容的作用
  贴片钽电容的特点是寿命长、耐高温、准确度高、滤高频改波性能极好,不过容量较小、价格也比铝电容贵,而且耐电压及电流能力相对较弱。它被应用于小容量的低频滤波电路中。

  贴片钽电容与陶瓷电容相比,其表面均有电容容量和耐压标识,其表面颜色通常有黄色和黑色两种。

  贴片式铝电解电容拥有比贴片式钽电容更大的容量,其多见于显卡上,容量在300μF~1500μF之间,其主要是满足电流低频的滤波和稳压作用。
