陶瓷放电管怎么选型?其陶瓷气体放电管命名方式!
发布者:深圳市踏歌科技有限公司  发布时间:2016-12-15
  对于陶瓷气体放电管的选型都是采购及工程师们必修课,那么我们在选型的同时呢,我们也必须懂的每个陶瓷气体放电管厂家的型号命名,这样才不会搞出乱子,来跟上小编的节奏看下面来了解下:

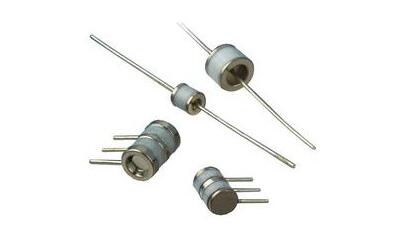

  陶瓷气体放电管分二极和三极管,一般情况下,知道标称电压,通流量多少,及管子尺寸。就能知道型号。陶瓷气体放电管的命名基本上是以直流击穿电压、电极数、尺寸、封装等信息来命名。
  如TG-B3R090L指的是踏歌电子品牌厂家,3表示的是三极放电管、090示表的是90V的直流击穿电压、L代表是插件DIP封装。
  气体放电管的主要指标有:响应时间、直流击穿电压、冲击击穿电压、通流容量、绝缘电阻、极间电容等。
  气体放电管主要用于电源口、信号线的防雷保护。
陶瓷放电管怎么选型?其陶瓷气体放电管命名方式!
  理解以上的信息呢,对于我们选型这块就有一定的帮助了,那么我们直接进入今天的正题,陶瓷气体放电管的选型这个话题!继续往下观看↓↓

  陶瓷气体放电管的选型:
  (一)在快速脉冲冲击下,陶瓷气体放电管气体电离需要一定的时间(一般为0.2~0.3μs,最快的也有0.1μs左右),因而有一个幅度较高的尖脉冲会泄漏到后面去。若要抑制这个尖脉冲,有以下几种方法:a、在放电管上并联电容器或压敏电阻;b、在放电管后串联电感或留一段长度适当的传输线,使尖脉冲衰减到较低的电平;c、采用两级保护电路,以放电管作为第一级,以TVS管或半导体放电管作为第二级,两级之间用电阻、电感或自恢复保险丝隔离。
  (二)直流击穿电压Vsdc的选择:直流击穿电压Vsdc的最小值应大于可能出现的最高电源峰值电压或最高信号电压的1.2倍以上。
  (三)冲击放电电流的选择:要根据线路上可能出现的最大浪涌电流或需要防护的最大浪涌电流选择。放电管冲击放电电流应按标称冲击放电电流(或单次冲击放电电流的一半)来计算。
  (四)陶瓷气体放电管因击穿电压误差较大,一般不作并联使用。
  (五)续流问题:为了使放电管在冲击击穿后能正常熄弧,在有可能出现续流的地方(如有源电路中),可以在放电管上串联压敏电阻或自恢复保险丝等限制续流,使它小于放电管的维持电流。
  以上我们讲解了陶瓷气体放电管厂家不同的命名方式和陶瓷气体放电管选型的原则。若还有不懂的童鞋可以咨询本踏歌电子 www.tergy.com 的在线销售部张经理,他将会一一为各位童鞋解答所存在的问题以及推荐更好的选型方案!
