音频耳机端口电路保护
发布者：深圳市踏歌科技有限公司  发布时间：2016-12-19
　　音频耳机端口电路保护
　　解决方案：
音频耳机端口电路保护
　　设计说明：
　　保护应用：
　　此类音频线路的最大信号值可达12 Vp-p，工作频率小于30kHz。 在该频率下，不需要考虑抑制器的电容量。 存在ESD电气危害。

　　解决方案说明：

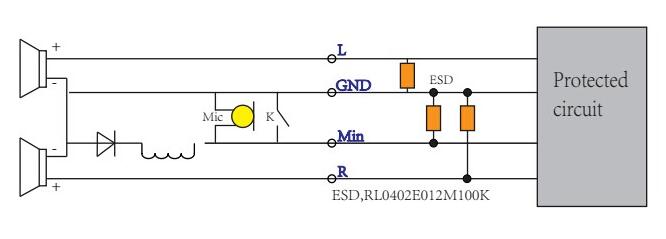

　　如左图所示，可使用分立式多层压敏电阻，以便灵活布局。 由于音频信号具有模拟属性，因此建议仅在信号负值为-0.5V或更小时使用单级瞬态抑制二极管阵列，因为它们可在量值较大时削减音频信号的负值。

　　配套解决方案：
　　除了上述建议外，踏歌电子的MLV产品组合还提供其它解决方案。 例如，如果制造工艺无法处理0402规格的元件，可选用具有同等属性的0603规格的器件。

　　监管问题：
　　IEC 61000-4-2是最适合此接口的标准规范。 通过该测试可证明终端产品不易受到ESD危害。

　　特性：不适用。

　　应用警告：不适用。
