汽车电子ISO7637 5a/5b抛负载冲击测试

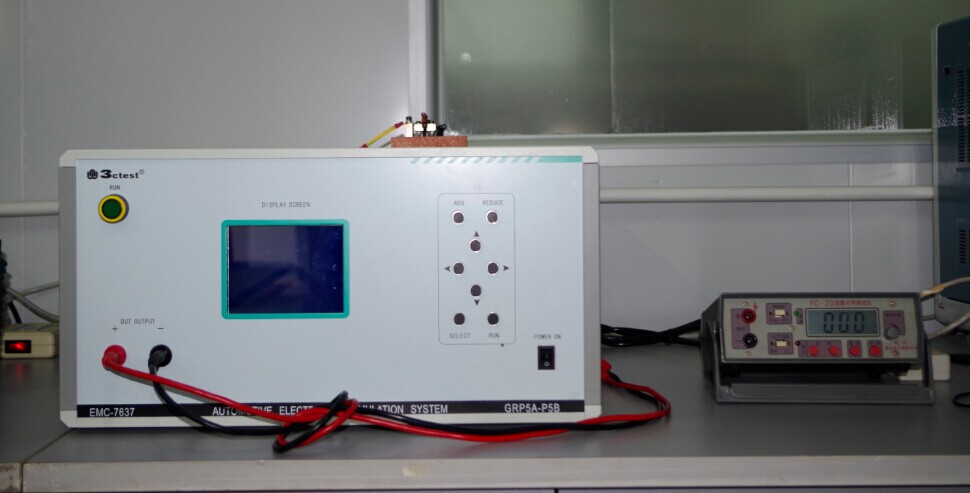

　　1、测试机实拍图片
　　

　　2、设备参数
　　脉冲波形：5a /5b
　　供电系统：12V/24V,外接DC 可调
　　发生器内阻(Ri)：12V(0.5Ω、1Ω、2Ω、4Ω、6Ω)24V(1Ω、2Ω、4Ω、6Ω、8Ω)
　　脉冲前沿(Tr)：5~10ms
　　脉冲持续时间（Td）
　　脉冲间隔(T1)：1~5min
　　允许重复次数（N）：1~99 times

　　3、测试标准
　　ISO7637-2：2004 / GB/T 21437.2-2008

　　4、测试描述
　　该测试系统可以完成沿汽车供电系统（12V/24V）线路上，因汽车抛负载而导致电源线路上电压瞬变的EMC 抗干扰试验。以评估汽车用电设备，在遭受抛负载冲击时抗干扰性能。专用与汽车电子相关的设备的测试，如汽车行驶记录仪，汽车后视监控，车载充电，车载GPS 导航，车载DVD 播放等设备。
