射频口浪涌防护方案设计思路分析

　　一、应用背景
　　1．全球气候变暖，雷雨天气增多
　　2．射频很多置在室外，易受雷击
　　3．传输速率高达1Gbps，结电容要求高
　　4．高浪涌防护的安防设备成为趋势

　　二、防护方案与踏歌电子器件

　　陶瓷气体放电管（GDT）
　　GDT【UN3E5-90LM】直流标称电压：90±20%V，衝击电流（8/20μS）：5kA，电容值＜1.5pF，电阻值＞1GΩ；
　　GDT【UN3E5-90MM】直流标称电压：90±20%V，衝击电流（8/20μS）：10kA，电容值＜1.5pF，电阻值＞1GΩ；
　　瞬态抑製二极管（TVS）
　　TVS【ESD03V32D-LC】Vrwm：3.0V；Vb：4.0V；防静电能力（接触/空气）：8KV/15KV；结电容（f=1MHz）：1.2pF；封装为SOT-323

　　三、方案应用
　　1．医疗器械
　　2．视频监控
　　3．光发射机
　　4．其他射频设备

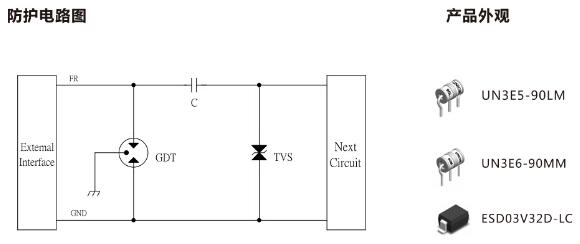

　　四、方案说明与注意事项
　　1．本方案前端采用一颗GDT，并联与信号线与地线之间，泄放大电流；
　　2．后端的TVS管结电容为1. 2pF，不影响数据传输；
　　3．封装为SOD- 323，体积小，节约成本；残压低，有效保护射频芯片；
　　4．本方案满足I EC61000- 4- 5、GBT17626. 5等浪涌标准。
