ESD器件可提供±8kV接触静电放电保护方案
发布者:深圳市踏歌科技有限公司  发布时间:2016-12-21
  ESD保护器件可提供±8kV接触静电放电保护方案
  最近有很多客户在商桥谘询ESD静电二极管选型问题,其实在之前的ESD静电二极管型号介绍中,小编有提到过ESD静电二极管选型应该要注意的问题,本篇小编借著以可提供±8kV接触静电放电保护的TG踏歌150W峰值功率静电抑製器ESD静电二极管ESD92DE150M05-C为例,介绍低漏电流静电抑製器ESD静电二极管该如何选型。
  电子工程师应该都清楚,ESD静电放电二极管是一种过压、防静电保护元件,是为高速数据传输应用的I/O端口保护设计的器件。ESD保护器件是用来避免电子设备中的敏感电路受到ESD(静电放电)的影响。可提供非常低的电容,具有优异的传输线脉衝(TLP)测试,以及IEC6100-4-2测试能力。低漏电流ESD静电二极管ESD92DE150M05-C更多的作用于手机、便携式设备、数码相机以及电源的静电防护方案中。以下是150W峰值功率静电抑製器ESD静电二极管ESD92DE150M05-C的具体参数特性:
ESD器件可提供±8kV接触静电放电保护方案

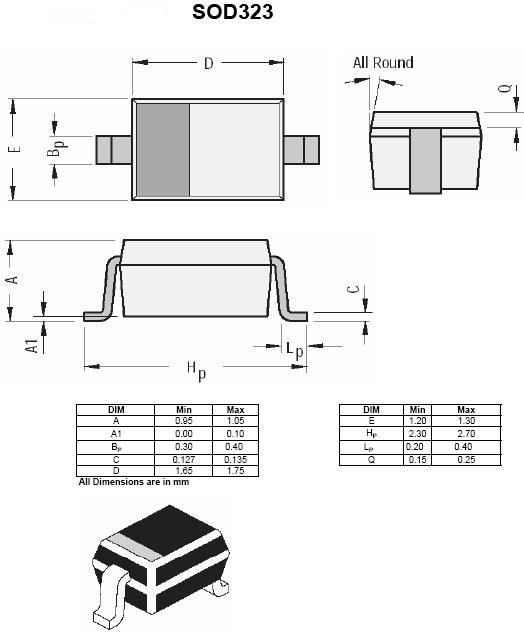

  ESD92DE150M05-C的参数:
  封装:SOD-923
  电压:5V
  钳位电压:11.6V
  容值:15pF
  功率:150W

  ESD92DE150M05-C的特性:
  1、小体积外形尺寸
  2、低身高
  3、在8x20μs脉衝下峰值功率可达150W
  4、低漏电流
  5、响应时间通常小于1ns
  6、依据人体模型ESD额定值为三级(>16kV)
  7、IEC61000-4-2(ESD)±15kV(空气),±8kV(接触)
  8、IEC61000-4-4(EFT)40A(5/50ηs)

  ESD (Electro-Static Discharge,静电放电)可能导致元器件内部线路受损,直接影响产品的正常使用寿命,甚至造成产品的损坏。因此,ESD防护一直以来都是工程师们的工作重点。因此我们说ESD防护在我们常用的电子消费类终端产品,特别是日益增多的各类数码产品中体现的尤为重要。而冬天人体产生的静电非常强烈而且频繁,当我们接触手机、数码相机或MP3等手持电子设备时,静电常常通过人体引入电子设备中;而目前的电子产品广泛采用大规模的集成电路,如果没有专门的静电防护,轻则引起芯片複位、数据丢失、关机等现象,重则击穿芯片造成永久性破坏,给我们的日常生活带来不必要的麻烦和经济上的损失!因此为保证整个系统有较好的ESD防护能力,外部ESD防护器件是必不可少的。

  ESD静电二极管的选型:
  ESD静电二极管的产品选型最终还是要根据各个客户的具体需求选择适合的ESD型号。在为客户选型和提供产品方案的时候,一定要切记,遵循以下两个原则:
  1、Vdrw≥电路上的工作电压
  2、根据应用端口,防护等级选择贴片压敏电阻或者是二极管,根据传输频率选择电容值,频率越高,器件的容值就要越低,容值太大容易造成信号丢包,因此,一定要根据自身需求选择最适合的ESD。
