二极管及其应用 你知道多少?
发布者:深圳市踏歌科技有限公司  发布时间:2017-02-07
  一、稳压管
  1.工作特性及应用      稳压管又称齐纳二极管,实物外形见下图。通常用文字“V”代表,它是一种用特殊工艺制造的硅二极管,只要反向电流不超过极限电流,管子工作在击穿区并不会损坏,属可逆击穿,这与普通二极管破坏性击穿是截然不同的。稳压管工作在反向击穿区域时,利用其陡峭的反向击穿特性在电路中起稳定电压作用。
 稳压管的外形                              电路符号
  稳压管的外形                              电路符号
  稳压管的伏安特性曲线如的正向特性与普通二极管相同。 反向特性曲线在击穿区域比普通二极管更陡直,这表明稳压管击穿后,通过管子的电流变化(ΔIz)很大,而管子两端电压变化(ΔVz)很小,或说管子两端电压基本保持一个固定值。稳压管在电路中主要功能是起稳压作用。

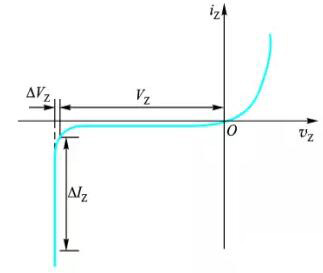

稳压管的伏安特性曲线
  稳压管的伏安特性曲线
  2.稳压管主要参数
  稳定电压VZ  指稳压管的反向击穿电压。
  稳定电流IZ  指管子在正常工作时的参考电流值,其值在稳压区域的最大电流IZmax与最小电流IZmin之间。当流过管子的电流小于IZmin时管子不能起稳压作用。
  最大稳定电流IZmax  指稳压管最大工作电流,超过Izmax
  耗散功率PZM  指管子不致因热击穿而损坏的最大耗散功率。它近似等于稳定电压与最大稳定电流的乘积,即PZM=VZ·IZmax。
  动态电阻rZ  反映稳压管的稳压性能,动态电阻越小,稳压性能越好。
  温度系数k  温度系数反映由温度变化引起的稳定电压变化。

  二、发光二极管
  发光二极管是一种把电能变成光能的半导体器件。发光二极管由磷化镓、砷化镓等半导体材料制成,电路符号和实物照片见下图。
发光二极管电路符号
  发光二极管电路符号

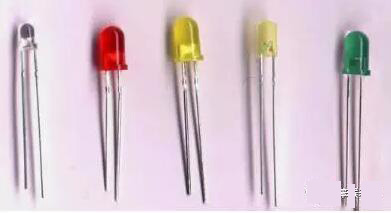

发光二极管实物图
  发光二极管实物图
  当给发光二极管加上偏压,有一定的电流流过时二极管就会发光,这是由于PN结的电子与空穴直接复合放出能量的结果。发光二极管的种类很多,按发光的颜色可分为:红色、蓝色、黄色、绿色,还有三色变色发光二极管和眼睛看不见的红外光二极管;按外形可分为:圆形、方形等。

  三、光电二极管
  光电二极管又称为光敏二极管。光电二极管也是由一个PN结构成,但是它的PN结面积较大,通过管壳上的一个玻璃窗口来接收入射光。    当没有光照射时反向电阻很大,反向电流很小;当有光照射时,反向电阻减小,反向电流增大。
光电二极管电路符号
  光电二极管电路符号
光电二极管元件外形
  光电二极管元件外形
  发光二极管应用电路如下图所示。

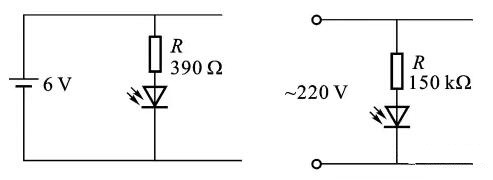

发光二极管应用电路
  6V直流电压指示                              220V交流电指示

  四、无引线片状二极管
  无引线片状二极管焊点处于元件的两端,在目前的电子产品中得到广泛应用,其特点是体积小、重量轻、高频性能好、形状简单、尺寸标准化,便于自动化装配。
  1.肖特基二极管
  常见的肖特基二极管封装形式主要有两种:一种是片状二脚封装,见图(a);另一类为片状SOT-23封装(MMBD),见图(b)。
  2.稳压二极管
  片状稳压二极管的稳压值在2~30V,额定功率为0.5W的稳压管其封装多采用SOT-23形式,额定功率为1W多采用SOT-89(1W)封装,见图(c)。

  3.开关二极管
  该类管子运用于数字脉冲电路及电子开关电路,片状开关管分为单开关二极管和复合开关二极管两大类
  4.复合二极管
  “复合二极管”是指在一个封装内,包含有2个以上的二极管,以满足不同的电路工作要求,同时可缩小元器件的数量和体积,复合二极管的组合形式有:共阴极式、共阳极式、串联式和独立式等类型,如下图所示。

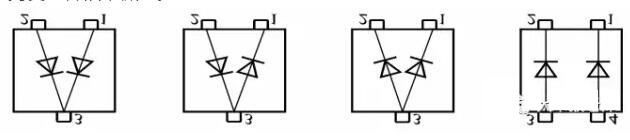

复合二极管的组合形式
  复合二极管的组合形式
