贴片压敏电阻ESD防护选型方法
　　1、最大直流工作电压(Vdc):  压敏电阻器的最大直流工作电压必须大于信号线的直流工作电压(Vn),即Vdc≥Vn。　　2、电容Cp (Capacitance):  对于高频率传输信号,电容Cp应小些,反之亦然。如在USB3.0、HDMI 接口使用小于1pF压敏电阻。
　　3、内阻匹配(Resistance Match):  被保护元器件(线路)内阻R(R ≥ 2Ω)与压敏电阻瞬态内阻Rv关系：R ≥5 Rv；对于内阻较小的被保护元器件，在不影响信号传输速率的情况下，尽量采用大电容压敏电阻。
　　4、放置位置(Layout): 接近ESD源，即离接口部位越近越好。
　　5、接地设计(Ground Design): 良好的接地。
　　贴片压敏电阻与TVS管的ESD应用误区（推荐阅读：压敏电阻(MLV/MOV)的防护原理，TVS管和压敏电阻应用）
　　氧化锌压敏电阻器与TVS管都是ESD防护常用的器件，对提升整机的ESD性能有非常重要的作用。但是氧化锌压敏电阻器与TVS管的导电机理及结构各有差异，因此在具体应用表现也不尽相同。将两者特性进行比较，如表2所示。

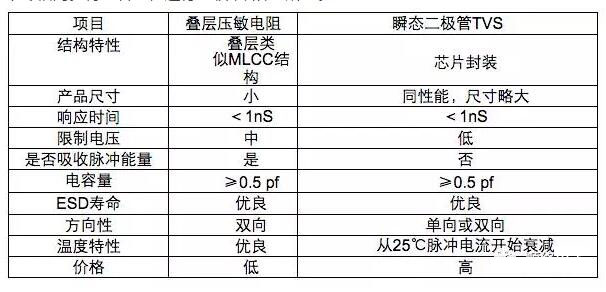

　　表2. 片式压敏电阻与TVS管对比

　　通过对比表，可以看出贴片压敏电阻优势主要体现在成本低，响应时间快，优良的温度特性以及更强的吸收能量能力，因此压敏电阻更适合较大瞬态能量的部位过压防护，且价格有优势。而TVS存在价格稍高，温度特性从25℃衰减问题，但钳位电压低，响应速度快，使其在需要精细保护的电路的场合更为合适。

　　目前，最常见的选型误区，集中体现在响应时间和能量吸收能力两方面，接下来着重对其进行分析阐述，从而使读者更好的认识压敏电阻和TVS管。（推荐阅读：自恢复保险丝型号大全【完整版】）
　　1、响应时间
　　过电压保护元件响应时间是由元件材料及结构决定的，当产品结构中存在寄生电感、电容时，除对保护元件响应时间影响外，还会影响过电压产生瞬间线路的振荡过程。
　　目前很多设计人员的意识里存在压敏电阻响应时间比TVS慢的误区，器件的响应时间一般由材料和产品结构决定。
　　氧化锌压敏陶瓷导电机理是隧道击穿，所以其材料响应时间就是其隧道电子击穿时间，一般为0.3ns。TVS管导电机理是雪崩击穿，其响应时间就是其雪崩电子击穿时间，一般在0.5~1ns之间。
　　片式氧化锌压敏电阻器采用多层独石结构，其寄生电感非常小，对其响应时间影响甚微，有些设计人员谈到的压敏电阻响应时间慢主要指用于AC端防浪涌的插件压敏电阻，因为较长的引线引入寄生的电感导致响应时间较慢（25ns）。而TVS管为了SMT要求，在其两端设计电极引线，也会产生寄生电感，对其响应时间有一定影响。
　　2、能量耗散对比以及对应用表现的影响
　　当片式TVS管两端经受瞬间的高能量冲击时，它能以纳秒级时间使其PN结阻抗骤然降低，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。由于TVS管内部仅是雪崩PN结结构，在导通时TVS两端呈现导体低阻值特性，从而限制电压较压敏电阻更低，在TVS上支路上的通流更大，该特性适合应用于耐ESD电压特别差或者被保护部位阻抗特别小的部位(如听筒，MIC,音频等)。但TVS无法吸收瞬间脉冲能量，只能将能量单方向传导至线路的公用地线上，有可能对连接到该公共地的其他ESD敏感器件造成二次破坏。
　　压敏电阻内部微观结构是无数个PN结和晶粒的串并联结合体，可以吸收和传导能量，当线路中产生任何过电压时，压敏电阻器迅速从兆欧级绝缘电阻变为欧姆级的电阻，将过电压抑制到较低的水平并吸收部分能量，因此压敏电阻的吸收能量的能力比TVS管要强，并且能防止ESD造成的瞬态EMI和二次破坏。

　　贴片压敏电阻应用注意事项

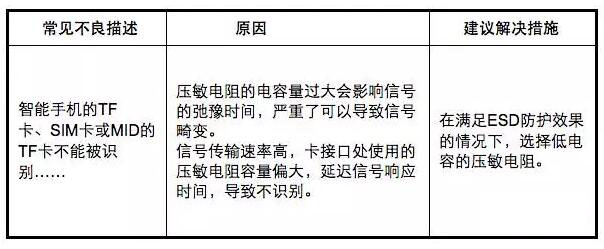

　　1、发生问题：不读卡




　　2、发生问题：视频端输出不良

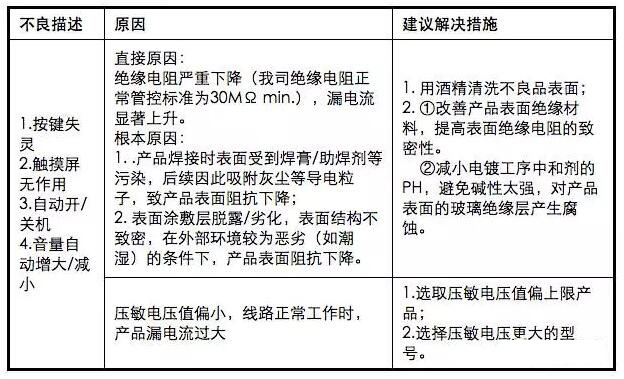

　　3、发生问题：压敏电阻短路
