保险丝和一个二极管并联最常用的防反接电路
发布者:深圳市踏歌科技有限公司  发布时间:2017-03-06

  保险丝和一个二极管并联最常用的防反接电路,最常用的防反接电路主要有以下几种:

  串联1只二极管

串联1只二极管

  这种防反接电路最简单,成本也低,适合用在对成本要求比较严的产品中。
  电路利用二极管的单向导通性,不足的是会有0.7V左右的压降,接入电源时必须要考虑到这一点。还有这种电路只适合在小电流电路中使用,如果接入较大的电流,那么二极管上的功耗也会相应增大,发热量就不可忽视了。

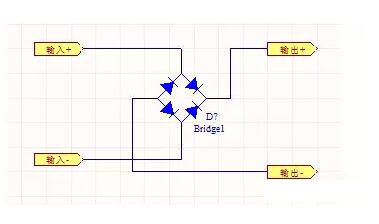

  使用整流桥

使用整流桥

  这种电路可以说是上一种电路的升级版,接整流桥的话,就不存在电源正接和反接这个说法了,不管你是正接还是反接,后面接的电路都可以正常工作,原理就跟整流一样嘛。
  使用这种防反接电路,成本会相应地增加,压降也会增大,在1.4V左右,也只适合用在小电流场合。

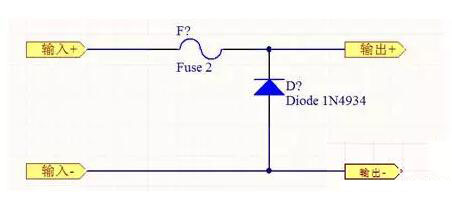

  使用一个保险丝和一个反向并联的二极管

使用一个保险丝和一个反向并联的二极管

  前面两种电路都存在二极管的压降问题,只能工作在负载电流比较小的场合。
  这种防反接电路在输入处串联了一个保险丝、并联了一个二极管。当电源正接时,只要负载电流不超过保险丝允许范围时,保险丝不会熔断,二极管反向截止,输入电压没什么损耗,不影响负载电路的正常工作。当电源接反时,二极管导通,此时电流大,保险丝熔断,从而实现电路保护功能。

  但是麻烦的是,我们每接反一次电路,就要更换一次保险丝,很是不方便,想省功夫的可以接自恢复保险丝
