HDMI1.4接口电路保护方案
发布者:深圳市踏歌科技有限公司  发布时间:2017-08-29
  音响主机(汽车信息娱乐系统的主控制器)有两个HDMI输入、一个音频输出、一个显示屏视频输出。HDMI接收器(Rx)解码来自两个HDMI输入的视频并提取音频。音频转换为模拟信号并连接至扬声器。第一个HDMI输入连接至安装的蓝光播放器,该播放器可能位于汽车的后备箱。第二个HDMI输入提供与配备HDMI的便携式媒体设备的连接,这些设备包括智能手机、平板电脑、笔记本电脑、数码相机和摄像机等。
  汽车应用可能包括开放系统或封闭系统。开放系统允许连接消费型设备,例如智能电话或平板电脑。封闭系统则允许汽车娱乐系统内部的专用模块互连。
  封闭系统可以交流耦合,以提供电池短路(STB)和接地短路(STG)保护。虽然这一点在当前HDMI规范中没有说明,但它提供了常见汽车应用问题的巧妙解决方案。如果HDMI电缆出现了故障情况,发生电池短路或接地短路,HDMI接收器和发送器IC应该不会受到损坏。在HDMI接口中使用的信号电平是3.3V和5V,因此汽车电池正端(12V)短路通常会损坏HDMI接收器和发送器。

  一、应用背景
  1、HDMI需要支持热插拔
  2、HDMI传输速率较高
  3、HDMI芯片脆弱,易静电损坏

  二、防护方案与踏歌器件
防护方案与踏歌器件
  瞬态抑制二极管

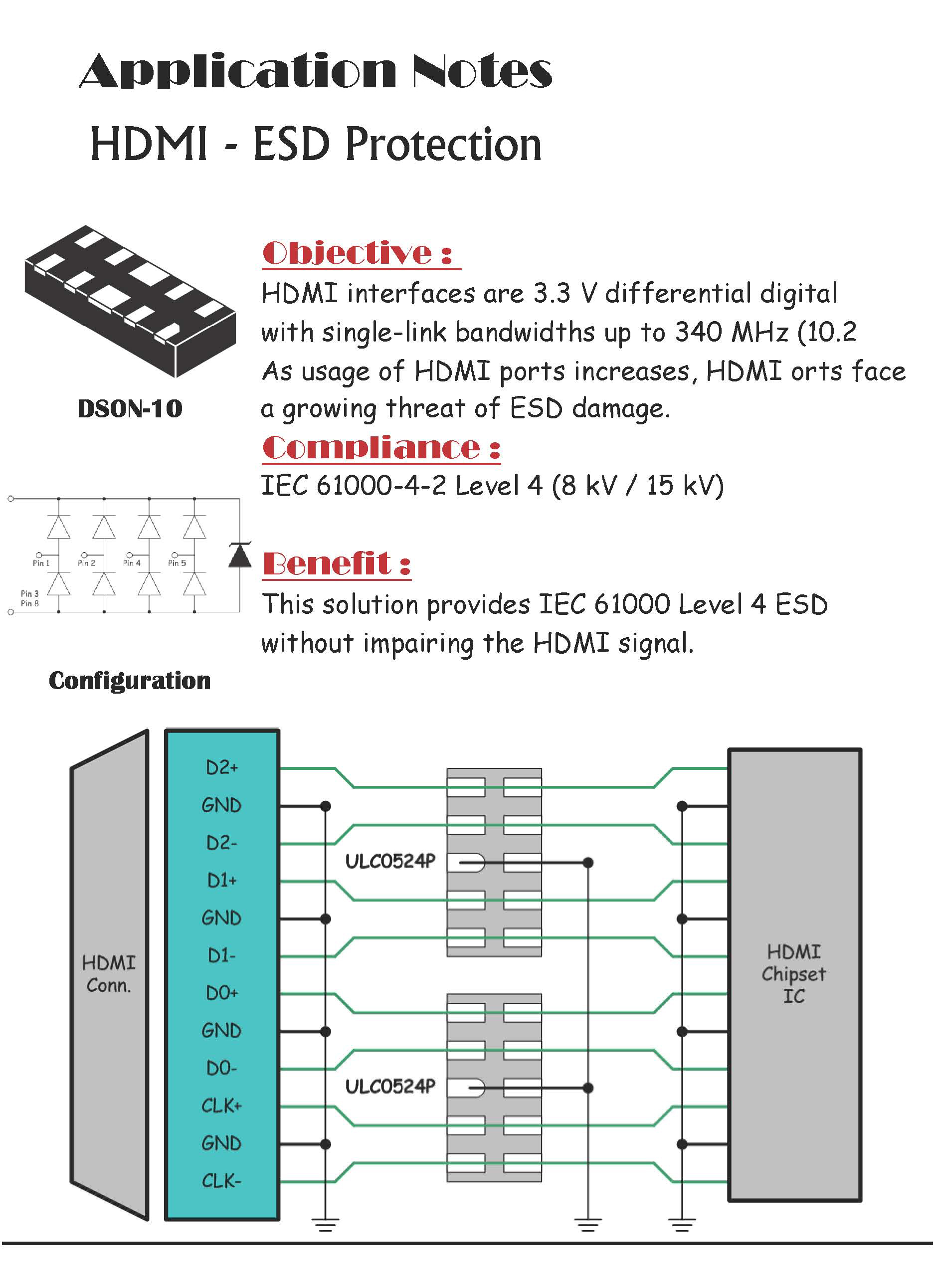

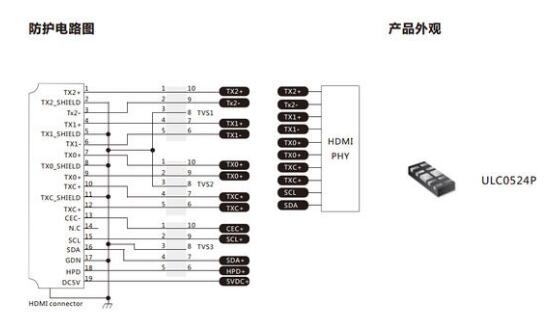

  TVS1/TVS2/TVS3【ULC0524P】Vrwm:5.0V;Vb:6.0V;防静电能力(接触/空气):8KV/15KV;结电容(f=1MHz):0.8pF;封装为DSON-10

  三、方案应用
  1、笔记本电脑、PAD、家用台式电脑、工业电脑
  2、枪机设备
  3、机顶盒
  4、移动手持设备
  5、电视
  6、车载
  7、DVD刻录机
  8、其他含HDMI端口设备

  四、方案说明与注意事项
  1、分别在HDMI的数据线,时钟频率等传输线用TVS对地做防护,钳位静电电压。
  2、该TVS的结电容小于0.8pF,在HDMI最高传输速率时都可以完整传输信号。
  3、该TVS封装为DSON-10,体积小,节约PCB空间,便于工程师设计。
HDMI1.4接口电路保护方案
